در طراحی معماری آشپزخانه‌های مدرن، هودهای مورب (Diagonal Hoods) به عنوان یکی از پیشرفته‌ترین دستاوردهای مهندسی تهویه شناخته می‌شوند. زاویه شیب‌دار این نوع هودها علاوه بر اینکه آزادی عمل بی‌نظیری را برای سرآشپز حین آشپزی فراهم می‌کند و مانع از برخورد سر با بدنه دستگاه می‌شود، با ایجاد یک شیب آیرودینامیک بهینه، مسیر صعود ستون حرارتی و ذرات معلق چربی را به سمت دهانه ورودی کانال هدایت می‌نماید. با این حال، تفاوت میان یک هود مورب معمولی و یک شاهکار مهندسی، در مکانیزم هدایت بخارات و میزان اتوماسیون قطعات متحرک نهفته است.

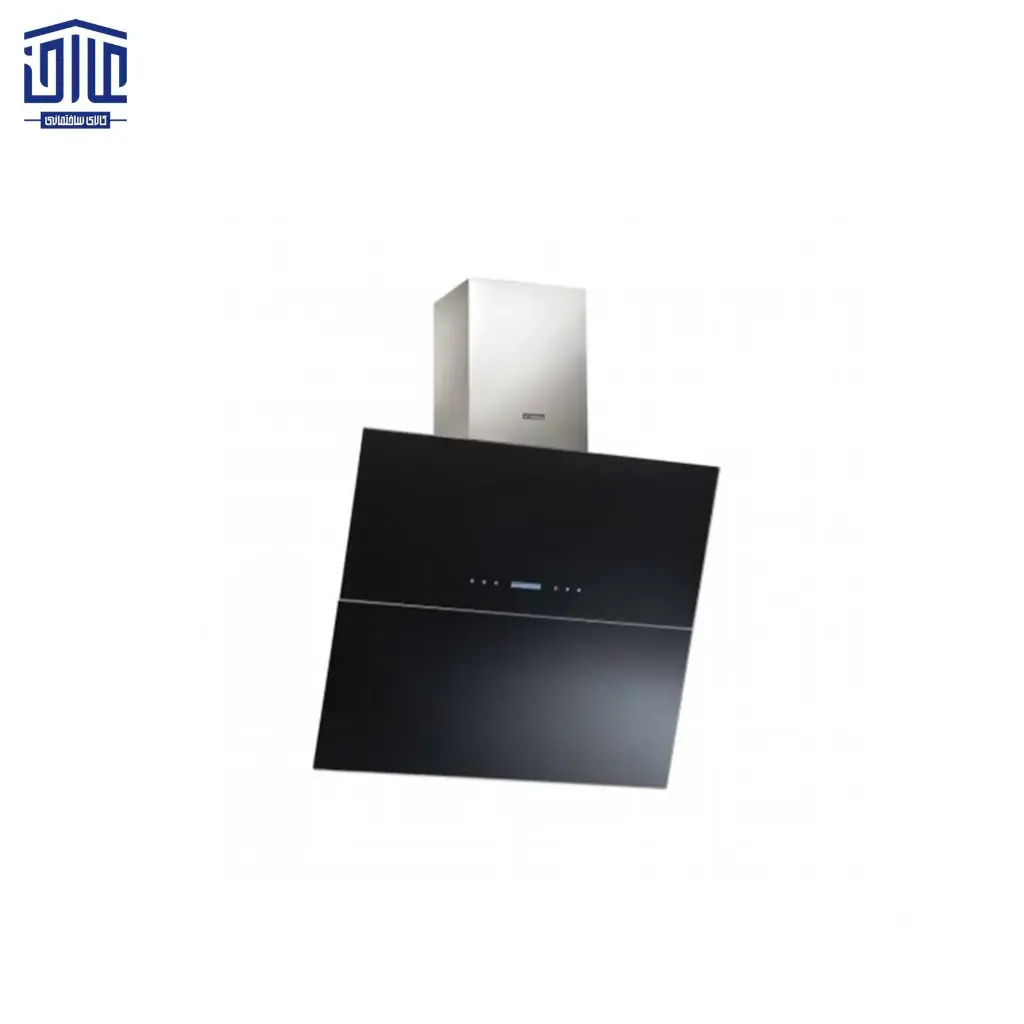

شرکت صنایع استیل البرز به عنوان پیشگام تولید تجهیزات توکار آشپزخانه در ایران، با معرفی هود مورب SA-403 استانداردهای جدیدی از کارایی، اتوماسیون و ایمنی را ارائه نموده است. این دستگاه با تجهیز به جک برقی هوشمند (Electric Actuator) برای باز و بسته شدن خودکار درب شیشه‌ای، موتور تقویت‌شده ۴ دور با دبی مکش ۸۰۰ متر مکعب بر ساعت، سامانه پایش حرارتی فعال، و آرایش مهندسی‌شده ۳ فیلتر آلومینیومی، محصولی پرچم‌دار در میان هودهای شیب‌دار بازار به شمار می‌رود. در این مقاله تحلیلی جامع، دپارتمان تخصصی «کالای ساختمانی عارف» به بازخوانی مشخصات فنی، الزامات تاسیساتی و ضوابط سخت‌گیرانه «منشور مهندسی عارف» در نصب و نگهداری این محصول ممتاز می‌پردازد.
کالبدشکافی مشخصات فنی و اجزای مکانیکی هود مورب SA-403 استیل البرز
ابعاد هندسی دقیق هود SA-403 نشان‌دهنده انطباق کامل آن با یونیت‌های ۹۰ سانتی‌متری بالای اجاق‌های گاز ۵ شعله است. طول محصول ۸۹۷ میلی‌متر، عمق سازه در بیشترین برآمدگی ۴۴۰ میلی‌متر و ارتفاع کلی آن ۱۰۹۳ میلی‌متر با احتساب کاور تلسکوپی دودکش می‌باشد. این تناسبات به طراحان داخلی اجازه می‌دهد تا خطوط بصری یکدستی را در آشپزخانه‌های مدرن خلق نمایند.
۱. مکانیزم جک برقی اتوماتیک (مکاترونیک پیشرفته)
برجسته ترین مشخصه مدل SA-403، جایگزینی جک‌های گازی مکانیکی سنتی با یک جک برقی الکترومکانیکی پرقدرت است:
- عملکرد خودکار با کلید لمسی: به محض لمس کلید روشن/خاموش یا دکمه مخصوص بازشو بر روی پنل لمسی یا ریموت کنترل، موتور جک برقی بدون نیاز به اعمال نیروی فیزیکی دست، درب شیشه‌ای سکوریت مشکی را با زاویه‌ای حساب‌شده و حرکتی بسیار نرم و بدون ارتعاش به سمت بالا باز می‌کند تا دهانه مکش در معرض جریان حرارتی قرار گیرد.
- تغییر جهت دینامیک سیالات و افزایش مکش سطحی: باز شدن شیشه توسط جک برقی، مانعی بهینه در برابر جریان‌های هوای سرگردان محیطی ایجاد کرده و پدیده «اثر ونتوری» را در لبه‌های مکنده تشدید می‌کند؛ در نتیجه ستون دود و چربی با شتاب بیشتری به سمت ۳ فیلتر داخلی مکیده می‌شود.
- بسته شدن هوشمند: پس از اتمام پخت‌وپز و خاموش شدن دستگاه، جک برقی مجدداً پنل شیشه‌ای را به حالت بسته بازمی‌گرداند تا نمای ظاهری هود کاملاً یکپارچه و فلت به نظر برسد و ذرات غبار محیطی به داخل فیلترها نفوذ نکنند.
۲. پیشرانه تقویت‌شده ۴ سرعته با مکش ۸۰۰ متر مکعب بر ساعت
هسته پیشران هود SA-403 مجهز به یک الکتروموتور مدرن توربینی با پوسته مقاوم در برابر حرارت است که انعطاف‌پذیری فوق‌العاده‌ای در تخلیه هوا ارائه می‌دهد:
- مدیریت ۴ سرعته توان: از دور ۱ و ۲ برای پخت‌های ملایم، تبخیر آب و حفظ آرامش صوتی در محیط‌های نشیمن باز (Open Kitchen)، تا دور ۳ و ۴ (حالت توربو) برای سرخ‌کردن‌های سنگین، گریل، و پخت غذاهای دریایی و پرچرب که دبی خروجی به مرز ۸۰۰ متر مکعب بر ساعت می‌رسد.
- تراز دینامیکی پروانه دمنده: حلزونی و پروانه موتور از متریال مهندسی پلیمری نسوز با مقاومت کششی بالا ساخته شده که تحت آزمون‌های دقیق بالانسینگ گریز از مرکز قرار گرفته‌اند؛ این امر لرزش ناشی از اینرسی چرخشی را به صفر رسانده و از ایجاد ارتعاش در شاسی جلوگیری می‌کند.
۳. سامانه هوشمند سنسور حرارت (ایمنی فعال ضد حریق)
هود SA-403 به یک حسگر الکترونیکی حرارتی دقیق مجهز شده است که به عنوان سیستم اعلام و اقدام اضطراری عمل می‌کند. در مواقعی که حرارت بر روی سرشعله‌ها از حد ایمن فراتر رود یا شعله‌وری ناگهانی در تابه ایجاد شود، سنسور حرارت داده‌ها را به پردازنده مرکزی هود مخابره کرده و هود به صورت اتوماتیک جک برقی را باز نموده و پیشرانه را با بالاترین دور (دور ۴) روشن می‌سازد. این عملکرد تخلیه آنی، دمای زیر کابینت را به سرعت کاهش داده و از رسیدن حریق به سایر یونیت‌های چوبی جلوگیری می‌کند.
۴. ساختار فیلتراسیون سه‌گانه آلومینیومی و پشتیبانی از فیلتر کربنی
- سامانه ۳ فیلتره متوالی: بر خلاف اکثر هودهای تک یا دو فیلتره، هود SA-403 به ۳ عدد فیلتر آلومینیومی مستقل چندلایه مجهز است. این آرایش باعث می‌شود پهنای جذب چربی به حداکثر ممکن رسیده و روغن پیش از رسیدن به پروانه موتور، به صورت کامل در لایه‌های توری فلزی به دام بیفتد.
- پشتیبانی از کارتریج فیلتر کربن فعال: این هود برای واحدهای مسکونی فاقد داکت خروجی به فضای آزاد یا ساختمان‌هایی با پلان‌های بسته، امکان تجهیز به فیلترهای کربنی جاذب بوی فعال را داراست که ذرات ارگانیک بو و بخارات فرار را جذب کرده و هوای تمیز را به فضای آشپزخانه بازمی‌گرداند.
۵. روشنایی SMD LED مستطیلی و پنل کنترل مدرن
- روشنایی مستطیلی یکپارچه: تجهیز هود به یک ماژول لامپ SMD LED مستطیلی، نوری طبیعی و بدون سایه بر روی سطح وسیع اجاق‌های گاز ۵ شعله منتشر می‌سازد.
- فرمان‌پذیری لمسی و ریموت کنترل: کنترل کامل سرعت‌های ۴ گانه، تغییر وضعیت جک برقی، زمان‌بندی تایمر و سیستم روشنایی هم از طریق صفحه لمسی شیشه‌ای و هم از طریق ریموت کنترل بی‌سیم به سادگی میسر است.
الزامات تاسیساتی، داکتینگ صلب و استانداردهای مهار بر پایه «منشور مهندسی عارف»
حتی مدرن‌ترین هودهای مجهز به جک برقی نظیر استیل البرز SA-403، در صورت اجرای تاسیسات غیراصولی، بیش از نیمی از توان مکش ۸۰۰ متر مکعبی خود را از دست خواهند داد و عمر مفید قطعات مکاترونیکی آن‌ها نصف خواهد شد. بر اساس «منشور مهندسی عارف»، رعایت خط‌به‌خط ضوابط زیر برای این مدل الزامی است:
۱. داکتینگ و مسیر تخلیه هوا (استاندارد لوله صلب)
- قطر استاندارد خروجی؛ انحصار ۱۵۰ میلی‌متر (۱۵ سانتی‌متر): قطر خروجی دهانه فن هود SA-403 بر اساس داکت ۱۵ سانتی‌متری مهندسی شده است. هرگونه تبدیل این دهانه به لوله‌های ۱۲ یا ۱۰ سانتی‌متری، باعث پدیده انسداد جریان (Flow Choking) و پس‌زدگی شدید هوا می‌گردد که افزایش دمای سیم‌پیچ موتور و لرزش شدید شاسی را به همراه دارد.
- ممنوعیت قطعی لوله‌های خرطومی فویلی آکاردئونی: لوله‌های انعطاف‌پذیر فویلی به دلیل سطح ناهموار درونی، افت فشار استاتیکی سنگینی ایجاد کرده و به محلی برای ته‌نشین شدن گریس و چربی بدل می‌شوند که خود کانون خطر اشتعال است. منشور مهندسی عارف صرفاً استفاده از لوله‌های صلب پلیمری (PVC سخت یا UPVC با ضخامت استاندارد) یا کانال‌های صلب گالوانیزه مدور را مجاز می‌داند.
- هندسه خطوط لوله و زانویی‌ها: طول لوله‌کشی باید به کمترین مسافت ممکن محدود شود. استفاده از زانویی‌های ۹۰ درجه تیز ممنوع بوده و در صورت نیاز به تغییر مسیر، باید منحصراً از حداکثر دو عدد زانویی ۴۵ درجه با شعاع انحنای استاندارد استفاده شود.
- بررسی صحت عملکرد دمپر دوپرّه‌ای: پیش از کاور کردن داکت، عملکرد مکانیکی پره‌های دمپر یک‌طرفه در دهانه خروجی بررسی شود تا حین تخلیه دبی ۸۰۰ متر مکعبی کاملاً باز شده و مانع از برگشت هوای آلوده رایزر به داخل گردد.
۲. مهار مکانیکی صلب، زاویه‌بندی و ممنوعیت چسب‌کاری
- مهار ۱۰۰٪ مکانیکی با پیچ و رول‌پلاک فولادی سازه‌ای: هود SA-403 به دلیل وزن سازه، شیشه‌های چندلایه، و گشتاور دینامیکی ناشی از باز و بسته شدن جک برقی، باید صرفاً با اتصالات پیچ و رول‌پلاک فولادی مرغوب بر روی دیوار باربر یا سازه مهار کناف تثبیت شود.
- ممنوعیت مطلق چسب‌کاری: استفاده از چسب آکواریوم، سیلیکون، پلی‌اورتان و چسب‌های فوری ۱۲۳ برای مهار شاسی هود، دمپر یا قطعات دودکش اکیداً ممنوع است. لرزش‌های پریودیک موتور در دور چهارم و نوسان دمایی به سرعت این چسب‌ها را متلاشی کرده و خطر سقوط هود را به دنبال خواهد داشت.
- تراز دقیق لیزری دومحوره: نصب هود باید توسط تراز لیزری در دو محور افقی و عمودی تنظیم شود. کوچک‌ترین انحراف زاویه‌ای در هودهای مورب، به لولاهای جک برقی فشار نامتقارن وارد کرده و باعث ایجاد صدای ساییدگی و خرابی زودرس مکانیزم اتوماتیک بازشو خواهد شد.
- فاصله عمودی مجاز ۶۵ تا ۷۰ سانتی‌متر: ارتفاع لبه پایینی هود تا روی شبکه چدنی گاز رومیزی باید دقیقاً بین ۶۵ تا ۷۰ سانتی‌متر لحاظ شود. نصب در ارتفاع کمتر، حرارت مستقیم را به مدار جک برقی منتقل کرده و نصب در ارتفاع بالاتر، راندمان هدایت مورب را به شدت تنزل می‌دهد.
۳. حفاظت الکتریکی و اتصال زمین (Earth)
- پریز برق هود باید در داخل کاور دودکش و دور از مسیر مستقیم لوله گرمای خروجی تعبیه شود. اتصال سیم ارتینگ الزامی است تا جریان‌های القایی موتور و تخلیه بارهای استاتیکی شیشه، به بردهای حساس کنترل جک برقی و سنسور حرارت صدمه نزنند.
دستورالعمل نگهداری و لیست سیاه شوینده‌ها بر پایه منشور عارف
شیشه‌های سکوریت دکوراتیو و مکانیزم متحرک هود SA-403 برای حفظ عملکرد روان و درخشش مادام‌العمر، نیازمند رعایت اصول علمی نگهداری هستند:
روش تمیزکاری فیلترهای آلومینیومی سه‌گانه
۱. هود را خاموش کرده و برق اصلی دستگاه را قطع کنید.
۲. جک برقی را در حالت باز کامل قرار دهید تا دسترسی به هر سه فیلتر تسهیل شود.
۳. زبانه قفل فلزی هر فیلتر را به سمت پایین کشیده و آن‌ها را به آرامی از جایگاه خود خارج کنید.
۴. فیلترها را درون محلول آب گرم (۵۰ الی ۶۰ درجه) و مایع پاک‌کننده چربی ملایم (مایع ظرفشویی استاندارد) به مدت ۳۰ دقیقه غوطه‌ور سازید.
۵. با یک اسفنج ابری بدون زبری، بقایای چربی را پاک کنید و از سیم ظرفشویی یا برس‌های سیمی سخت اکیداً خودداری نمایید. در صورت شست‌وشو در ماشین ظرفشویی، از قرص‌های غیر اسیدی استفاده شود.
۶. پس از خشک شدن کامل فیلترها در معرض جریان هوای آزاد، آن‌ها را در ریل‌های مربوطه قفل نمایید.
لیست سیاه شوینده‌های ممنوعه (منشور مهندسی عارف)
- جوهر نمک (اسید هیدروکلریک) و جرم‌گیرهای شیمیایی اسیدی: هرگونه تماس اسید با لایه‌های آلومینیومی فیلترها، جک برقی و شاسی هود، سبب خوردگی متالورژیکی فوری، کدر شدن شیشه سکوریت و زنگ‌زدگی پین‌های جک برقی می‌گردد.
- سفیدکننده‌ها و وایتکس (هیپوکلریت سدیم): ترکیبات کلردار براقیت شیشه سکوریت مشکی را از بین برده و اتصالات برقی سنسور حرارت را اکسید می‌کنند.
- پودرهای ساینده، اسکاچ‌های سیمی و تیغه‌های شیشه‌پاک‌کن فلزی: استفاده از ابزارهای سخت و زبر، خطوط و خش‌های غیرقابل ترمیمی بر روی شیشه مشکی و رنگ شاسی بر جای می‌گذارد.
- اسپری مستقیم مایعات به درزهای بازشو و شفت جک برقی: مواد شوینده هرگز نباید مستقیماً به سمت شفت استوانه‌ای جک برقی، درزهای پنل لمسی یا موتور اسپری شوند. پاکسازی باید صرفاً با دستمال مایکروفایبر مرطوب آغشته به آب و صابون خنثی انجام پذیرد.
خدمات و ارزش افزوده خرید از «کالای ساختمانی عارف»
سفارش هود مورب جک برقی استیل البرز مدل SA-403 از مجموعه «کالای ساختمانی عارف»، تضمین‌کننده خریدی امن، اصیل و بر پایه مشاوره‌های مهندسی است:
- تضمین اصالت قطعات و پلمب کارخانه‌ای: تحویل کالای کاملاً اورجینال با ریموت فابریک، جک برقی تست‌شده، دمپر اصلی و سه فیلتر آلومینیومی استاندارد.
- هماهنگی نصب رسمی و فعال‌سازی ضمانت: پوشش کامل گارانتی ۲۴ ماهه معتبر شرکت صنایع استیل البرز و ۱۰ سال خدمات پس از فروش رسمی از طریق تکنسین‌های مجاز.
- مشاوره فنی رایگان تاسیسات داکتینگ: ارائه نقشه و دستورالعمل اجرایی داکت صلب ۱۵ سانتی‌متری به مجریان ساختمانی و مشتریان پیش از اتمام نازک‌کاری.
- بسته‌بندی حفاظتی پیشرفته: ارسال کالا با محافظ‌های ضربه‌گیر چندلایه و سازه تقویت‌شده جهت جلوگیری از هرگونه تنش فشاری به شیشه سکوریت در زمان حمل به سراسر ایران.
نتیجه‌گیری
هود مورب استیل البرز مدل SA-403 نمایانگر اوج همگرایی میان طراحی مدرن دکوراتیو و فناوری‌های مکاترونیک در تجهیزات پخت‌وپز است. تلفیق جک برقی اتوماتیک با مکانیزم بازشوندگی نرم، موتور پرتوان ۴ سرعته با قدرت مکش کم‌نظیر ۸۰۰ متر مکعب بر ساعت، سنسور حرارت هوشمند با عملکرد ایمنی خودکار، پنل لمسی مدرن به همراه ریموت کنترل بی‌سیم، و سیستم فیلتراسیون گسترده ۳ لایه‌ای با قابلیت نصب فیلتر کربن فعال، این محصول را در رده بی‌رقیب‌ترین انتخاب‌ها برای آشپزخانه‌های امروزی قرار داده است.
دستیابی به بالاترین سطح آرامش صوتی، تهویه کامل دود و دوام بی‌نقص جک برقی و پیشرانه در طول سالیان، منوط به پیروی بی‌چون‌وچرا از الزامات «منشور مهندسی عارف» خواهد بود. پیاده‌سازی مسیر داکتینگ منحصراً با لوله‌های صلب پلیمری یا گالوانیزه با قطر استاندارد ۱۵ سانتی‌متر و رد لوله‌های فویلی، مهار مکانیکی پایدار با پیچ و رول‌پلاک فولادی و نفی هرگونه چسب‌کاری غیرمهندسی، تراز دقیق دوجهته لیزری برای حفظ بالانس بازوهای برقی، و صیانت از سطوح با پرهیز کامل از مواد شوینده اسیدی و ساینده، ضامن درخشش ماندگار و حفظ ارزش سرمایه‌گذاری شما در خانه خواهد بود.
