در طراحی و اجرای شبکههای لولهکشی مدرن ساختمان، لولههای تکلایه پلیپروپیلن (PP-R) سایز 20 میلیمتر به عنوان پرکاربردترین سایز برای توزیع آب گرم و سرد مصرفی در بخشهای انتهایی خطوط (انشعابات داخلی واحدها، آشپزخانه، حمام و سرویسهای بهداشتی) شناخته میشوند. یکی از چالشهای اصلی مجریان تأسیسات در این بخش، اتصال ایمن، بدون نشت و قابل دمونتاژ لولههای پلیمری سایز 20 به رزوههای 1/2 اینچ فلزی شیرآلات، پکیجهای دیواری، آبگرمکنها و کلکتورهای توزیع است.

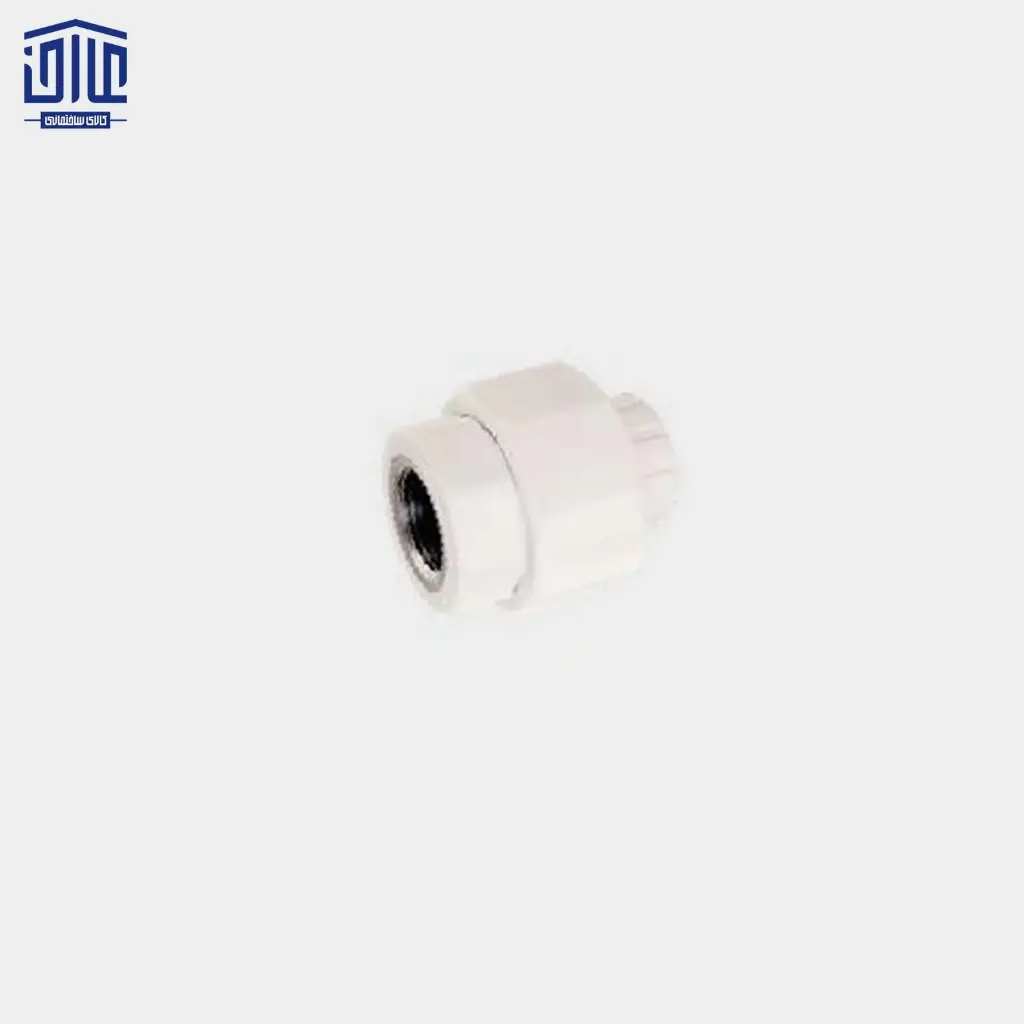

در اتصالات ثابت معمولی (بوشنهای یکسر فلزی ساده)، در صورت نیاز به تعویض شیرآلات یا جابهجایی دستگاه پکیج، تکنسین ناچار به بریدن لوله پلیپروپیلن و جوش دادن مجدد اتصال جدید است که این کار علاوه بر آسیب به زیبایی کار، هزینهبر و زمانبر است. مهره ماسوره تلفیقی بوشن فلزی سفید 20×1/2 اینچ آذین مدل 24530 با ساختار تلفیقی پلیمری-فلزی و مکانیزم دو تکه بازشو (Union)، این چالش را به طور کامل حل کرده است. این اتصال به مجری این امکان را میدهد که با باز کردن یک مهره هرزگرد ساده، ارتباط لوله 20 را با تجهیز رزوهای 1/2 اینچ بدون نیاز به پیچاندن کل لوله یا آسیب به جوش پلیپروپیلن قطع کند.
مشخصات فنی و آنالیز متریال قطعه
مهره ماسوره تلفیقی مدل 24530 آذین از سه بخش اصلی تشکیل شده است که هماهنگی این اجزا دوام و کارایی بالای اتصال را تضمین میکند:
1. بخش جوشی پلیپروپیلن (PP-R Type 3)
سمت پلیمری اتصال که به لوله 20 میلیمتر جوش داده میشود، از پلیپروپیلن رندوم کوپلیمر نوع 3 مرغوب ساخته شده است. این بخش دارای ویژگیهای زیر است:
- مقاومت دمایی و فشاری: تحمل دمای آب گرم مصرفی تا 95 درجه سانتیگراد بدون دفرمه شدن و تحمل فشارهای نامی سیستمهای گرمایشی پکیج.
- بهداشت کامل سیال: مواد به کار رفته کاملاً غیرسمی بوده و هیچگونه طعم، رنگ یا بوی خاصی به آب آشامیدنی منتقل نمیکنند.
2. مغزی برنجی رزوهدار 1/2 اینچ (بوشن فلزی)
سمت رزوهدار این اتصال دارای یک مغزی برنجی با رزوه داخلی 1/2 اینچ استاندارد است. آلیاژ برنج به کار رفته مقاومت بسیار بالایی در برابر خوردگی، زنگزدگی و رسوبگیری دارد. همچنین بدنه خارجی مغزی برنجی دارای شیارها و برجستگیهای عاجدار ضدچرخش (Anti-Rotation) است تا هنگام بستن اتصالات فلزی با آچار، بخش برنجی در بدنه پلیمری هرز نچرخد.
3. سیستم آببندی EPDM و مهره واسط
آببندی میان قطعه پلیمری و بخش برنجی توسط یک واشر لاستیکی (O-Ring) از جنس EPDM تأمین میشود که در برابر تغییرات مکرر دمای آب گرم پکیج مقاومت بالایی دارد. مهره هرزگرد فلزی واسط نیز با آبکاری نیکل مقاومت خوبی در برابر رطوبت محیط دارد.
کاربردهای اصلی مهره ماسوره تلفیقی 20×1/2 آذین
این اتصال به دلیل سایز کاربردی 20 میلیمتر و رزوه 1/2 اینچ، در موارد زیر استفاده گستردهای دارد:
- اتصال ورودی و خروجی پکیجهای دیواری: آسانسازی فرآیند نصب، سرویس دورهای و اسیدشویی پکیج با امکان دمونتاژ سریع لولهها.
- اتصال شیرآلات بهداشتی و مخلوطکن: نصب و تعویض آسان شیرآلات ظرفشویی، روشویی و حمام که ورودی 1/2 اینچ دارند.
- نصب پمپهای تحت فشار آپارتمانی کوچک: در مسیرهای ورودی و خروجی پمپهای تقویت فشار کوچک داخلی واحدها.
- کلکتورهای توزیع آب: اتصال خطوط فرعی سایز 20 به خروجیهای 1/2 اینچ کلکتورهای برنجی.
مزایای رقابتی محصول
- سیستم تلفیقی بازشو: قابلیت باز و بسته کردن مکرر اتصال بدون نیاز به بریدن لوله یا چسبکاری مجدد.
- مقاومت در برابر فرسودگی: عدم ایجاد پوسیدگی گالوانیکی به دلیل عدم تماس مستقیم فلزات ناهمگون.
- طراحی بهینه و فشرده: مناسب برای فضاهای محدود پشت پکیج دیواری یا زیر سینک ظرفشویی.
- عمر طولانی اورینگ: واشر EPDM مرغوب مانع از شل شدن و نشت آب بر اثر نوسانات حرارتی آب گرم و سرد میشود.
راهنمای نصب گامبهگام (سایز 20)
جوشکاری قطعات سایز 20 به دلیل ظرافت بالا نیازمند دقت در زمانبندی است تا مسیر آب در اثر ذوب بیش از حد مسدود نشود:
- تنظیم دمای دستگاه جوش: قالبهای سایز 20 را نصب کرده و دمای اتو جوش را روی 260 درجه سانتیگراد تنظیم کنید.
- برش دقیق لوله: لوله 20 را با قیچی مخصوص به صورت کاملاً گونیا (90 درجه) برش دهید. لبههای لوله باید عاری از هرگونه خاک یا رطوبت باشد.
- علامتگذاری عمق جوش: عمق جوش مناسب برای سایز 20 (معادل 14.5 میلیمتر) را با مداد روی لوله علامت بزنید.
- تفکیک قطعات: نکته بسیار مهم: قبل از قرار دادن بخش پلیمری روی قالب اتو، حتماً مهره هرزگرد را باز کرده و واشر آببندی را خارج کنید تا حرارت شدید اتو به واشر آسیب نزند.
- گرمایش همزمان: لوله و بخش پلیمری مهره ماسوره را همزمان وارد قالبهای اتو کنید. زمان گرمایش برای سایز 20 تنها 5 ثانیه است.
- اتصال جوشی: قطعات را بدون چرخش از اتو خارج کرده، تا خط نشانه به هم فشار دهید و به مدت 4 ثانیه ثابت نگه دارید.
- بستن بوشن برنجی: بخش بوشن برنجی 1/2 اینچ را با استفاده از تفلون استاندارد روی رزوه نر تجهیز مقابل (مثلاً اتصالات پکیج یا شیرآلات) سفت کنید.
- مونتاژ نهایی: واشر EPDM را در جایگاه خود مستقر کرده، بخش پلیمری و برنجی را مماس کنید و مهره هرزگرد را با دست و سپس با یک آچار مناسب به آرامی سفت نمایید.
نکات مهم اجرایی
- عدم اعمال نیروی بیش از حد: از سفت کردن بیش از حد مهره هرزگرد خودداری کنید، زیرا ممکن است باعث دفرمه شدن واشر EPDM و ایجاد نشتیهای ریز شود.
- تست فشار هیدرواستاتیک: پس از اتمام لولهکشی و پیش از بستن قابها یا نازککاری دیوار، کل سیستم را تحت فشار تست کنید تا از آببندی کامل رزوهها و اورینگ اطمینان حاصل شود.
جمعبندی
مهره ماسوره تلفیقی بوشن فلزی سفید 20×1/2 اینچ آذین مدل 24530 یک اتصال کارآمد، بهداشتی و باکیفیت برای اتصال خطوط لولهکشی پلیپروپیلن سایز 20 به شیرآلات، پکیجها و رزوههای 1/2 اینچ است. این محصول با برخورداری از طراحی دو تکه بازشو، مغزی برنجی عاجدار مقاوم و واشر آببندی EPDM، سهولت کاربری در تعمیر و نگهداری تأسیسات ساختمان را به شدت افزایش میدهد.
