در اجرای شبکه‌های لوله‌کشی پلیمری، یکی از چالش‌های رایج، مدیریت صحیح محل تقاطع لوله‌هاست. در بسیاری از پروژه‌های ساختمانی، به‌ویژه در رایزرها، سقف کاذب، داکت‌های تاسیساتی، مسیرهای دیواری و پشت تجهیزات بهداشتی، لوله‌ها ناگزیر از عبور از روی یکدیگر هستند. اگر برای این تقاطع‌ها از روش‌های غیراستاندارد مانند خم کردن لوله با حرارت مستقیم، استفاده از چند زانوی پشت‌سرهم یا تغییر مسیرهای غیرمهندسی‌شده استفاده شود، نتیجه معمولاً چیزی جز افزایش افت فشار، بالا رفتن احتمال نشتی، ایجاد تنش در شبکه و کاهش عمر مفید تاسیسات نخواهد بود.

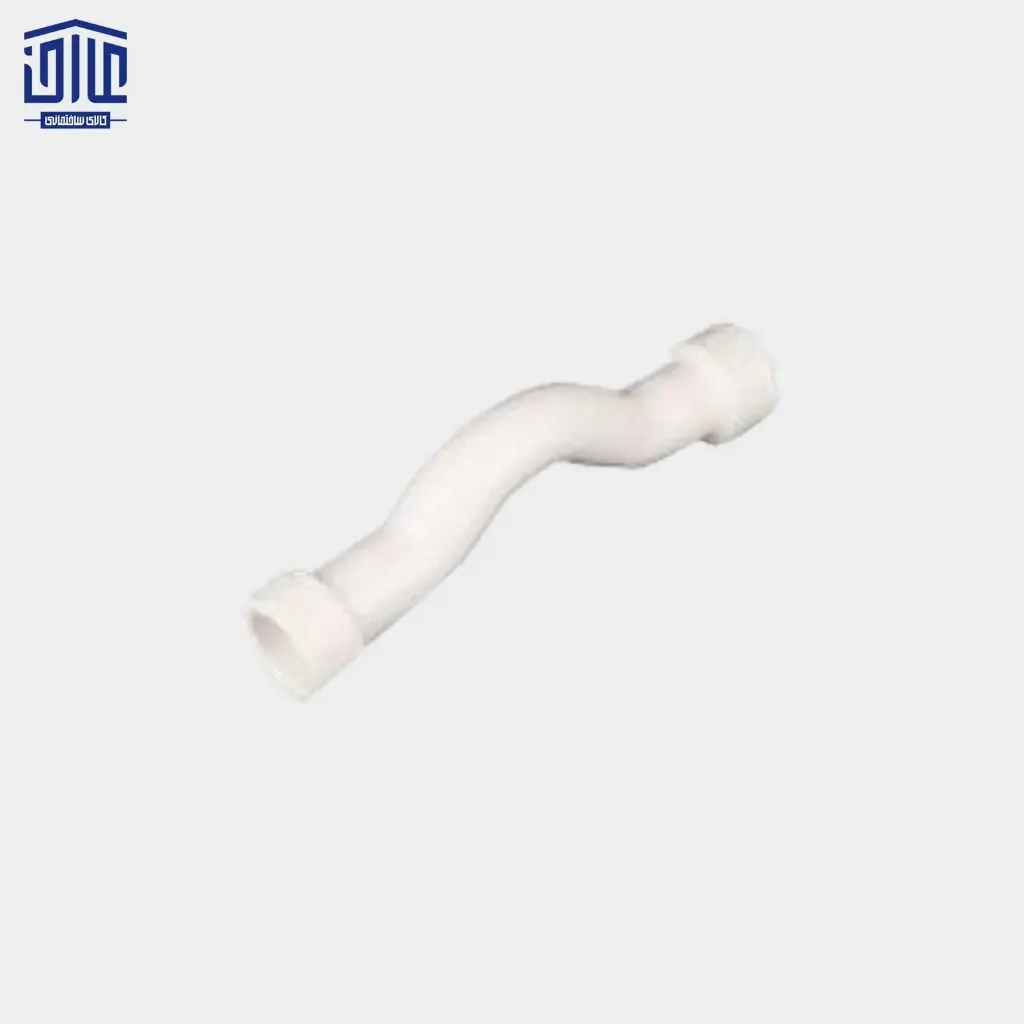

برای رفع این مشکل، لوله خم‌دار دو سر بوشن سفید 25 میلی‌متر آذین مدل 16210 به عنوان یک قطعه تخصصی و آماده طراحی شده است. این محصول که در بازار با نام‌هایی مانند پل دو سر بوشن، لوله پل یا پل پلیمری تقاطع نیز شناخته می‌شود، امکان عبور یک مسیر لوله 25 میلی‌متری از روی لوله دیگر را با کمترین اشغال فضا و بدون آسیب به ساختار اصلی لوله‌کشی فراهم می‌کند. فرم خم‌دار این قطعه در کارخانه و تحت شرایط کنترل‌شده تولید شده و برخلاف خم‌کاری دستی، کاملاً یکنواخت، مهندسی‌شده و ایمن است.

وجود بوشن در هر دو سر این قطعه، یکی از مهم‌ترین مزیت‌های آن است. به‌جای آن‌که مجری مجبور باشد یک خم را با چند اتصال مجزا بسازد، در این مدل، دو سر قطعه به‌صورت سوکتی آماده جوش حرارتی هستند و مستقیماً به لوله 25 میلی‌متری متصل می‌شوند. همین موضوع علاوه بر افزایش سرعت نصب، تعداد اتصالات و ریسک بروز خطا در اجرا را نیز کاهش می‌دهد. به همین دلیل، مدل 16210 آذین انتخابی بسیار مناسب برای پروژه‌هایی است که در آن‌ها دقت، سرعت اجرا، زیبایی مسیر لوله‌کشی و اطمینان از آب‌بندی اهمیت بالایی دارد.

مشخصات فنی لوله خم‌دار دو سر بوشن 25 آذین مدل 16210

این محصول با توجه به نوع کاربرد خود، باید از نظر ابعادی، جنس مواد اولیه و کیفیت ساخت در سطح بالایی قرار داشته باشد. مشخصات فنی کلی آن به شرح زیر است:

• برند: آذین
• مدل / کد محصول: 16210
• نوع محصول: لوله خم‌دار دو سر بوشن (پل پلیمری)
• سایز: 25 میلی‌متر
• رنگ: سفید
• جنس بدنه: پلی‌پروپیلن رندوم کوپلیمر نوع 3 (PP-R Type 3)
• نوع اتصال: جوش حرارتی سوکتی
• کاربرد: عبور لوله از روی لوله در محل تقاطع مسیرها
• مقاومت دمایی: مناسب برای سیستم‌های آب سرد و گرم
• رده فشاری: متناسب با الزامات رایج سیستم‌های لوله‌کشی تحت فشار
• ویژگی ساخت: یکپارچه، بدون درز، با انحنای استاندارد و یکنواخت

استفاده از PP-R Type 3 در تولید این قطعه باعث می‌شود محصول در برابر خوردگی، زنگ‌زدگی، بسیاری از املاح آب، تغییرات دمایی و فشار کاری متعارف، عملکرد پایداری داشته باشد. این متریال همچنین از نظر بهداشتی برای انتقال آب مصرفی مناسب است و باعث تغییر رنگ، بو یا طعم آب نمی‌شود.

کاربردهای لوله خم دوسر بوشن 25 میلی‌متر آذین

سایز 25 میلی‌متر در بسیاری از پروژه‌های ساختمانی برای خطوط فرعی پرمصرف، انشعابات اصلی داخل واحد، تغذیه کلکتورها، سرویس‌ها و حتی برخی مدارهای گرمایشی کاربرد دارد. در چنین شرایطی، نیاز به یک پل استاندارد برای عبور از روی سایر خطوط بسیار مهم است. مهم‌ترین کاربردهای مدل 16210 عبارت‌اند از:

1) عبور اصولی از محل تقاطع لوله‌ها

اصلی‌ترین کاربرد این قطعه، عبور یک لوله 25 میلی‌متری از روی لوله دیگر بدون نیاز به خم‌کاری غیراصولی یا برهم زدن نظم شبکه است. این ویژگی در مسیرهای توکار و روکار بسیار کاربردی است.

2) استفاده در داکت‌ها و فضاهای محدود

در داکت‌های تاسیساتی، سقف کاذب، شفت‌ها و فضاهای کم‌عرض، هرگونه تغییر مسیر باید با دقت بالا انجام شود. پل دو سر بوشن 25 آذین کمک می‌کند بدون اشغال اضافه فضا، تقاطع مسیرها به شکلی منظم و مطمئن اجرا شود.

3) مناسب برای لوله‌کشی آب سرد و گرم

از آنجا که این قطعه از متریال مقاوم در برابر دمای آب گرم ساخته شده، می‌توان از آن در مسیرهای آب گرم مصرفی و همچنین خطوط آب سرد استفاده کرد؛ بدون نگرانی از افت کیفیت یا تغییر فرم در شرایط کاری استاندارد.

4) کاربرد در پروژه‌های مسکونی، اداری و تجاری

چه در یک واحد مسکونی، چه در ساختمان‌های چند طبقه، مجموعه‌های اداری، درمانی یا تجاری، هرجا که نظم مسیر لوله‌کشی و عبور ایمن از تقاطع اهمیت داشته باشد، این قطعه کارایی بالایی خواهد داشت.

مزایای استفاده از پل دو سر بوشن 25 آذین

یکی از مهم‌ترین مزایای این محصول، کاهش تعداد اتصالات در محل تقاطع است. اگر مجری بخواهد با زانو و بوشن‌های متعدد یک مسیر پل‌مانند ایجاد کند، هم زمان اجرا افزایش می‌یابد و هم تعداد نقاط حساس به خطا و نشتی بیشتر می‌شود. اما در مدل 16210، این مسیر به شکل یکپارچه و آماده در اختیار نصاب قرار می‌گیرد.

مزیت دیگر، حفظ کیفیت هیدرولیکی جریان است. انحنای قطعه به‌گونه‌ای طراحی شده که جریان آب با تغییر مسیر ملایم‌تری عبور کند و افت فشار ناگهانی در محل تقاطع به حداقل برسد. این موضوع در سیستم‌هایی که هم‌زمان چند مصرف‌کننده دارند، اهمیت بیشتری پیدا می‌کند.

از نظر دوام نیز، این قطعه به دلیل ساخت یکپارچه و استفاده از مواد اولیه استاندارد، در برابر تنش‌های متداول شبکه مقاومت مناسبی دارد. همچنین چون جنس آن پلیمری است، برخلاف قطعات فلزی دچار زنگ‌زدگی، پوسیدگی یا رسوب‌گرفتگی نمی‌شود.

علاوه بر این، سرعت نصب بالا، ظاهر مرتب‌تر در اجرا، کاهش احتمال اجرای سلیقه‌ای و غیراستاندارد و سازگاری کامل با سایر لوله و اتصالات آذین از دیگر مزیت‌های مهم این محصول محسوب می‌شود.

راهنمای نصب و اجرای صحیح

برای اجرای درست لوله خم‌دار دو سر بوشن 25 میلی‌متری آذین، ابتدا باید لوله‌های متصل‌شونده با قیچی یا ابزار استاندارد، کاملاً صاف و عمود برش داده شوند. پس از آن، سطوح اتصال باید از هرگونه گردوغبار، رطوبت یا چربی پاک شوند تا جوش حرارتی با کیفیت مطلوب انجام شود.

در مرحله بعد، دستگاه اتوی جوش لوله سبز باید تا دمای استاندارد، معمولاً حدود 260 درجه سانتی‌گراد، گرم شود. سپس دو سر لوله 25 و بوشن‌های قطعه خم‌دار به‌صورت هم‌زمان روی لقمه مناسب قرار می‌گیرند. برای سایز 25، زمان گرمادهی معمولاً حدود 7 ثانیه است، هرچند رعایت جدول فنی تولیدکننده و شرایط محیطی بسیار مهم است.

پس از گرم شدن، قطعات باید بدون چرخش و با فشار کنترل‌شده در یک راستا به هم متصل شوند. در این مرحله، عمق ورود لوله به بوشن باید دقیق و یکنواخت باشد. سپس اتصال باید برای چند ثانیه ثابت نگه داشته شود تا پلیمر در وضعیت صحیح سرد و تثبیت شود. همین فرآیند برای سمت دیگر قطعه نیز تکرار می‌شود.

نکته مهم این است که این قطعه باید دقیقاً در محل تقاطع و با جهت درست نصب شود تا ارتفاع خم، عبور مناسب از روی لوله زیرین را تأمین کند. همچنین نباید از این قطعه برای جبران بی‌راستایی شدید مسیر یا کشش اجباری لوله‌ها استفاده کرد؛ زیرا این کار می‌تواند به اتصال‌ها تنش وارد کند.

نکات اجرایی مهم

در اجرای این قطعه، رعایت فاصله مناسب بین دو لوله و اطمینان از عدم تماس فشاری آن‌ها اهمیت دارد. در سیستم‌های آب گرم، بهتر است فضای کافی برای انبساط جزئی لوله‌ها نیز در نظر گرفته شود. همچنین پس از تکمیل نصب، انجام تست فشار هیدرواستاتیک پیش از پوشاندن مسیر با ملات، گچ یا کاور الزامی است تا از صحت آب‌بندی کل شبکه اطمینان حاصل شود.

استفاده از اتوی استاندارد، لقمه سالم، برش دقیق و رعایت زمان گرمادهی، در کیفیت نهایی جوش این قطعه نقش تعیین‌کننده دارد. هرگونه گرمادهی بیش از حد می‌تواند باعث تنگ شدن مسیر عبور آب و هرگونه گرمادهی کمتر از حد لازم می‌تواند باعث ضعف در استحکام اتصال شود.

جمع‌بندی

لوله خم‌دار دو سر بوشن سفید 25 میلی‌متر آذین مدل 16210 یک اتصال تخصصی، کاربردی و بسیار مهم برای اجرای حرفه‌ای تقاطع‌ها در شبکه‌های لوله‌کشی پلیمری است. این محصول با طراحی یکپارچه، نصب سریع، کاهش تعداد اتصالات، حفظ دبی جریان، مقاومت مناسب در برابر فشار و دما، و سازگاری کامل با سیستم لوله‌کشی آذین، انتخابی مطمئن برای پروژه‌های ساختمانی و تاسیساتی به شمار می‌رود. اگر به دنبال راهکاری استاندارد برای عبور اصولی لوله 25 از روی سایر مسیرها هستید و می‌خواهید هم اجرای تمیزتری داشته باشید و هم ریسک نشتی و افت فشار را کاهش دهید، مدل 16210 آذین گزینه‌ای حرفه‌ای و قابل اعتماد خواهد بود.
