در طراحی و اجرای سیستمهای لولهکشی مدرن ساختمانی، توزیع متوازن جریان و تامین دبی مناسب آب در نقاط مصرف اهمیت ویژهای دارد. لولههای پلیپروپیلن (PP-R) سایز 20 میلیمتر معمولاً به عنوان خطوط نهایی توزیع آب آشامیدنی و سیستمهای گرمایشی به کار میروند. با این حال، در برخی نقاط مصرف و انشعابگیری، نیاز به خروجی رزوهای با سایز بزرگتر از حد معمول (مانند 3/4 اینچ) احساس میشود. این نیاز بهویژه در محل اتصال خطوط فرعی به کلکتورهای اصلی، اتصال خروجیهای پکیج و سیستمهای آبگرمکن، و یا نصب شیرهای تخلیه و هواگیری با ظرفیت بالا نمود پیدا میکند.

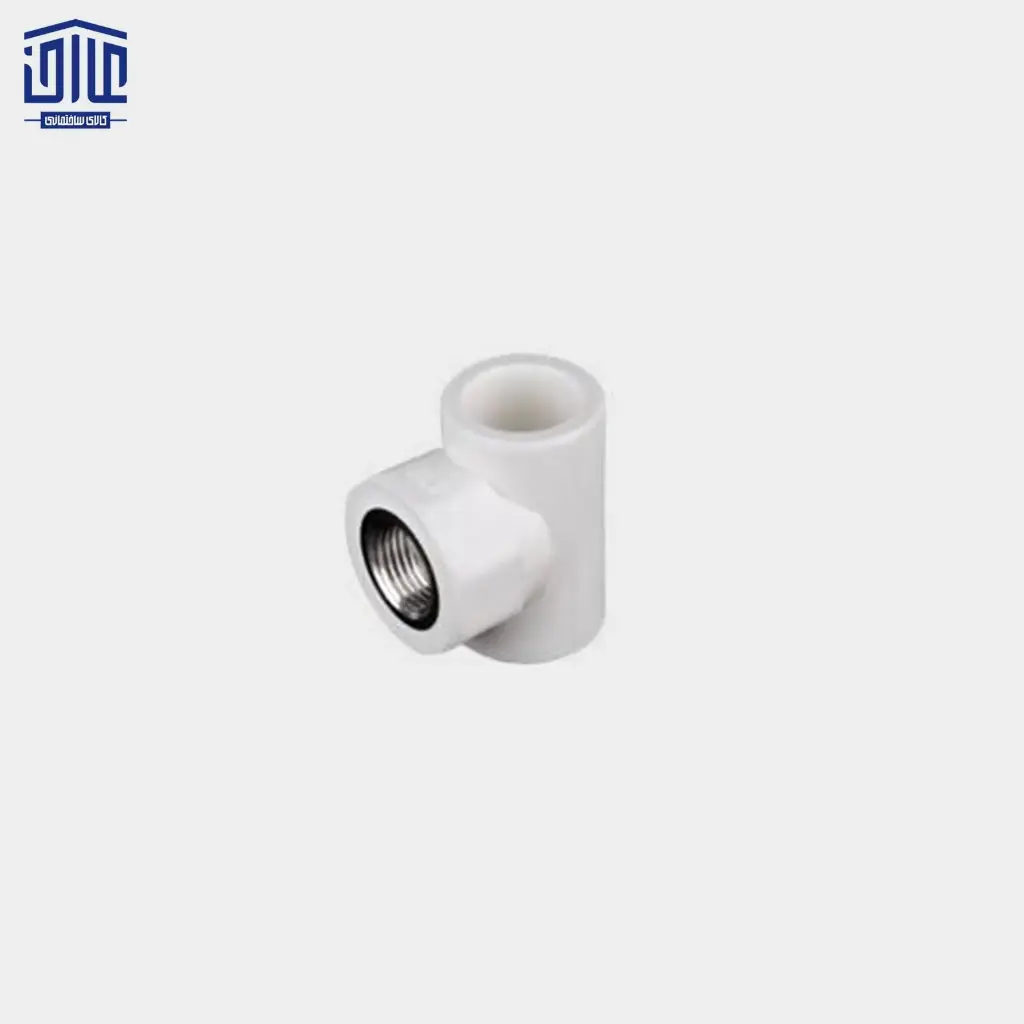

سه راهی بوشن فلزی سفید 20×3/4×20 میلیمتر آذین مدل 25010 یک اتصال تلفیقی و تبدیلی بسیار کارآمد است که امکان انشعابگیری از لوله پلیمری سایز 20 میلیمتر و تبدیل آن به یک خروجی رزوهدار فلزی (رزوه داخلی) با سایز 3/4 اینچ را فراهم میآورد. این محصول با حذف نیاز به استفاده از اتصالات واسطه متعدد نظیر سهراهیهای تبدیلی و بوشنهای یکسرفلز، به مجریان تاسیسات اجازه میدهد تا انشعابی مستقیم، با کمترین تعداد جوش و بالاترین ضریب اطمینان در نقاط حساس سیستم پایپینگ ایجاد کنند.
مشخصات فنی و آنالیز ساختار قطعه
کیفیت عملکرد این اتصال تحت تاثیر ترکیب مهندسیشده مواد پلیمری و بخش برنجی آن قرار دارد. ساختار این قطعه شامل بخشهای زیر است:
1. بخش پلیمری (PP-R Type 3)
بدنه اصلی سهراهی که وظیفه هدایت خط مستقیم لوله 20 میلیمتری را بر عهده دارد، از پلیپروپیلن رندوم کوپلیمر نوع 3 تولید شده است. این متریال دارای ویژگیهای برجسته زیر است:
- مقاومت حرارتی بالا: مناسب برای انتقال آب داغ در مدارهای گرمایشی و آب گرم مصرفی تا دمای کارکرد مداوم 95 درجه سانتیگراد.
- افت فشار ناچیز: به دلیل سطح داخلی بسیار صاف و صیقلی پلیمری، جریان آب با کمترین اصطکاک عبور کرده و از افت فشار سیستم جلوگیری میشود.
- پایداری شیمیایی: پلیپروپیلن با آب و املاح معدنی واکنش نداده و در نتیجه هیچگونه رسوب، تغییر رنگ، بو یا طعم در آب مصرفی ایجاد نمیکند.
2. مغزی برنجی رزوه داخلی 3/4 اینچ (بوشن فلزی)
بخش انشعاب (نافی) این سهراهی مجهز به یک بوشن برنجی سنگین با رزوه داخلی 3/4 اینچ است. این بخش فلزی ویژگیهای فنی منحصربهفردی دارد:
- آلیاژ برنج باکیفیت و بدون سرب زیانآور: تضمینکننده سلامت آب آشامیدنی و مقاوم در برابر اکسیداسیون و خوردگی گالوانیکی.
- طراحی خاردار و ضدچرخش (Anti-Rotation): مغزی برنجی دارای شیارها و برجستگیهای عمیق هندسی است که در فرایند تزریق پلاستیک، به طور کامل درون ساختار پلیمری محصور شدهاند. این ویژگی مانع از چرخش یا شل شدن مغزی فلزی در زمان اعمال گشتاور بالا جهت بستن اتصالات رزوهای میشود.
- رزوهکاری دقیق استاندارد: رزوههای داخلی مطابق با استانداردهای بینالمللی تراش داده شدهاند تا از آببندی آسان و بدون نقص اطمینان حاصل شود.
کاربردهای کلیدی مدل 25010
سهراهی بوشن فلزی 20×3/4×20 آذین به دلیل طراحی خاص خود در بخشهای مهمی از تاسیسات ساختمان کاربرد دارد:
- انشعابات پکیجهای دیواری و آبگرمکنها: جهت اتصال خطوط رفت و برگشت مدار گرمایش یا تامین آب سرد و گرم ورودی به دستگاه که معمولاً دارای رزوههای 3/4 اینچ هستند.
- اتصال به کلکتورهای توزیع: برای متصل کردن انشعاب فرعی لوله 20 به شیرهای کلکتوری سایز 3/4 اینچ.
- نصب تجهیزات اندازهگیری و شیرآلات کنترلی: مناسب جهت نصب فیلترهای مغناطیسی پکیج، شیرهای خودکار هواگیری (ایرونت)، مانومترهای سایز بزرگ و شیرآلات قطع و وصل 3/4 اینچ در خطوط لولهکشی سایز 20.
- تغذیه سیستمهای گرمایش از کف: به عنوان اتصال واسط در ورودی یا خروجی جعبههای کلکتور سیستمهای گرمایشی.
مزایای رقابتی و فنی
- صرفهجویی در فضا و هزینه: ادغام سهراهی پلیمری و بوشن فلزی در یک قطعه، هزینههای خرید اتصالات جانبی را کاهش داده و فضای کمتری در داکتها و پشت دیوارها اشغال میکند.
- آببندی ماندگار و مطمئن: پیوند فیزیکی قوی میان پلیمر و فلز برنج مانع از بروز هرگونه نشتی و فاصله بین دو متریال در اثر انبساط و انقباض حرارتی میشود.
- سرعت بالای اجرا: کاهش تعداد جوشهای حرارتی مورد نیاز در هر انشعاب، سرعت کلی اجرای پروژه را به طور چشمگیری افزایش میدهد.
- طول عمر بالا: همگام با طول عمر مفید ساختمان (بیش از 50 سال) بدون نیاز به تعویض یا نگهداری خاص در صورت نصب اصولی.
راهنمای نصب گامبهگام
برای دستیابی به یک اتصال پایدار و بدون نشتی، مراحل زیر را در هنگام جوشکاری و بستن رزوهها رعایت کنید:
- تنظیم دمای دستگاه جوش: اتو جوش را روشن کرده و اجازه دهید دمای آن به مقدار استاندارد 260 درجه سانتیگراد برسد. چراغ راهنمای اتو پایدار شدن دما را نشان میدهد.
- برش و آمادهسازی لوله: لولههای سایز 20 میلیمتر را با قیچی مخصوص به صورت کاملاً عمود برش دهید. لبههای لوله و بخش پلیمری سهراهی را تمیز و از هرگونه رطوبت یا گرد و خاک پاک کنید.
- علامتگذاری عمق جوش: عمق جوش استاندارد لوله سایز 20 (حدود 14.5 میلیمتر) را با مداد روی لوله مشخص کنید.
- گرمایش همزمان: لوله و بدنه پلیمری سهراهی را بدون چرخاندن درون قالبهای اتو قرار دهید. زمان گرمایش استاندارد برای سایز 20 برابر با 5 ثانیه است.
- اتصال حرارتی: قطعات را به آرامی از اتو خارج کرده و بلافاصله بدون هیچگونه چرخشی تا خط نشانهگذاری شده درون هم فشار دهید. اتصال را به مدت حداقل 4 ثانیه ثابت نگه دارید تا جوش اولیه تثبیت شود.
- بستن اتصال رزوهای 3/4 اینچ: پس از خنک شدن کامل بخش پلیمری، رزوههای قطعه نر مقابل را با تفلون، کنف یا خمیر آببندی مناسب بپوشانید. سپس قطعه رزوهدار را به آرامی وارد بوشن برنجی سهراهی کرده و با آچار مناسب سفت کنید.
- کنترل گشتاور: در حین سفت کردن بخش رزوهای، بدنه سهراهی پلیمری را با یک آچار کمکی یا دست محکم نگه دارید تا گشتاور پیچشی به اتصالات جوشی منتقل نشود.
نکات ایمنی و اجرایی مهم
- عدم بیشازحد سفت کردن رزوه: اعمال نیروی بیش از حد به رزوه برنجی میتواند باعث ترک خوردن بدنه پلیمری دور آن یا آسیب به رزوهها شود.
- تست فشار سیستم: حتماً پس از اتمام لولهکشی و پیش از پوشاندن لولهها با مصالح ساختمانی، تست فشار هیدرواستاتیک طبق مقررات ملی ساختمان انجام شود تا از صحت کارکرد رزوهها و جوشها اطمینان حاصل گردد.
- استفاده از بستهای مهارکننده: وزن شیرآلات سنگین یا تجهیزات متصل به خروجی 3/4 اینچ نباید روی سهراهی اعمال شود؛ بنابراین استفاده از بستهای دیواری مناسب در نزدیکی اتصال توصیه میشود.
جمعبندی
سه راهی بوشن فلزی سفید 20×3/4×20 میلیمتر آذین مدل 25010 یک محصول مهندسیشده و بسیار مقاوم برای سیستمهای لولهکشی تکلایه پلیپروپیلن است. این اتصال با تلفیق مسیر جریان لوله 20 پلیمری و خروجی بوشن برنجی 3/4 اینچ، راهحلی ایدهآل برای انشعابگیری مستقیم جهت نصب تجهیزاتی نظیر پکیج، شیرآلات کنترل جریان و کلکتورها ارائه میدهد. بهرهگیری از مواد اولیه باکیفیت و طراحی ضدچرخش مغزی برنجی، دوام و آببندی این محصول را برای دههها تضمین میکند.
