در طراحی و اجرای سیستمهای آبرسانی شهری، مجتمعهای مسکونی بزرگمقیاس، برجهای تجاری، موتورخانههای صنعتی و رایزرهای اصلی توزیع آب سرد و گرم، مدیریت دبیهای بسیار بالا نیازمند لولههای قطور است. لولههای پلیپروپیلن سایز 63 میلیمتر (معادل لوله 2 اینچ پلیمری) از جمله پرکاربردترین خطوط لولهکشی برای انتقال حجم زیادی از سیال در شبکههای توزیع هستند. در چنین مقیاسی، اتصال صلب و دائمی لولهها به تجهیزات گرانقیمت و حساسی نظیر بوستر پمپهای آبرسانی، پمپهای آتشنشانی، مبدلهای حرارتی صفحهای و پوسته-لوله، شیرهای یکطرفه و صافیهای چدنی، یک چالش بزرگ تأسیساتی به شمار میرود.

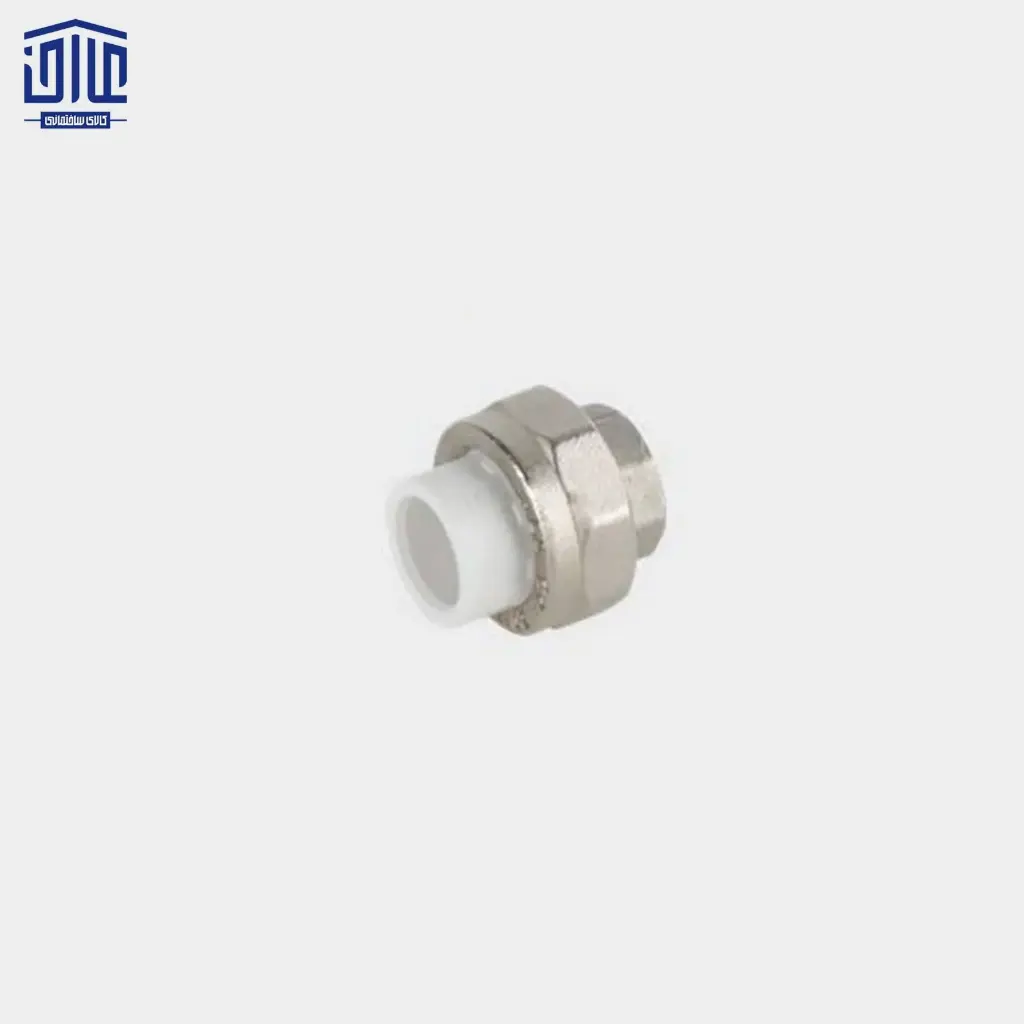

نیاز به تعمیرات دورهای، اسیدشویی مبدلها، تعویض مکانیکال سیل پمپها یا شستشوی صافیها ایجاب میکند که اتصالات در این نقاط به سادگی قابل دمونتاژ و مونتاژ مجدد باشند. مهره ماسوره بوشن فلزی سفید 63×2 اینچ آذین مدل 23522 محصولی با طراحی سنگین (Heavy Duty) و مهندسیشده است که دقیقاً برای پاسخ به این نیاز استراتژیک تولید شده است. این اتصال ترکیبی از یک سو به روش فیوژن (جوش حرارتی) به لوله پلیپروپیلن سایز 63 میلیمتر متصل میشود و از سوی دیگر با داشتن رزوه داخلی (بوشن فلزی) به سایز 2 اینچ، به تجهیزات رزوهای نر متصل میگردد. واسط میان این دو بخش، یک مهره هرزگرد فلزی مستحکم است که به تکنسینها اجازه میدهد بدون چرخش لولههای صلب سایز 63، دو بخش را از یکدیگر باز کنند.
ساختار فنی و آنالیز متریال قطعه
سایز 63 میلیمتر به دلیل عبور دبی بالای آب و قرارگیری در معرض تنشهای مکانیکی سنگین و ضربه قوچ (Water Hammer)، نیازمند ساختار بسیار مقاومی است. برند آذین لوله (گروه صنایع گیتیپسند) مدل 23522 را با مشخصات فنی زیر طراحی و تولید کرده است:
1. بدنه پلیمری (PP-R Type 3)
بخش پلیمری اتصال از بهترین گریدهای پلیپروپیلن رندوم کوپلیمر نوع 3 ساخته شده است. این متریال از ویژگیهای زیر برخوردار است:
- مقاومت حرارتی و فشاری: تحمل دمای کارکرد مداوم تا 95 درجه سانتیگراد در فشارهای مجاز سیستم.
- کاهش افت فشار: سطح داخلی کاملاً صیقلی مانع از اصطکاک و افت فشار جریان آب در سایز 63 میشود.
- بهداشت و سلامت سیال: فاقد هرگونه ماده سمی، بدون تغییر در بو، طعم و رنگ آب آشامیدنی.
2. بوشن برنجی رزوهدار 2 اینچ
بخش فلزی این اتصال مجهز به یک مغزی برنجی بسیار ضخیم و سنگین با رزوه داخلی 2 اینچ است. این بخش دارای مشخصات فنی زیر است:
- مقاومت در برابر خوردگی: استفاده از آلیاژ برنج استاندارد مانع از خوردگی گالوانیکی در اتصال به فلزات دیگر (مانند چدن یا فولاد گالوانیزه) میشود.
- طراحی ضد چرخش (Anti-Rotation): شیارها و برجستگیهای بیرونی مغزی برنجی به گونهای طراحی شدهاند که در داخل بدنه پلیمری قفل شده و هنگام اعمال گشتاورهای بزرگ با آچارهای شلاقی سنگین، هرز نمیچرخند.
- دقت رزوهکاری: رزوهها با استانداردهای بینالمللی انطباق کامل داشته و به راحتی آببند میشوند.
3. سیستم آببندی و مهره واسط
آببندی نهایی اتصال با استفاده از یک واشر پهن (O-Ring) از جنس لاستیک EPDM انجام میشود. EPDM در برابر حرارت بالا، املاح آب و اکسیداسیون مقاومت فوقالعادهای دارد. مهره هرزگرد فلزی واسط نیز دارای پوشش آبکاریشده جهت جلوگیری از زنگزدگی در محیطهای مرطوب موتورخانه است.
کاربردهای کلیدی در تأسیسات ساختمانی و صنعتی
با توجه به دبی جریان بالا در لولههای سایز 63، کاربردهای اصلی مدل 23522 آذین عبارتاند از:
- بوستر پمپهای آبرسانی و آتشنشانی: اتصال کلکتورهای رفت و برگشت پمپهای بزرگ به خطوط اصلی لولهکشی ساختمان.
- مبدلهای حرارتی و دیگهای موتورخانه: اتصال مدارهای آبگرم به ورودی و خروجی مبدلها جهت تسهیل اسیدشویی دورهای.
- نصب شیرآلات و تجهیزات صنعتی 2 اینچ: اتصال شیرهای یکطرفه برنجی سنگین، شیرهای کشویی چدنی و صافیهای رزوهای به لوله 63.
- رایزرهای اصلی ساختمانهای بلندمرتبه: اتصال خطوط عمودی توزیع آب به کلکتورها و مخازن ذخیره آب در پشتبام یا زیرزمین.
مزایای رقابتی مهره ماسوره 63×2 آذین
- جایگزین اقتصادی اتصالات فلنجی: در بسیاری از کاربردها، استفاده از این مهره ماسوره نسبت به سیستمهای فلنجی فضای کمتری اشغال کرده و هزینه کمتری دارد.
- سهولت فوقالعاده در نگهداری: دمونتاژ کامل مسیر لولهکشی تنها با باز کردن مهره هرزگرد، بدون نیاز به برش لوله یا ابزار پیچیده.
- عمر طولانی و عدم رسوبپذیری: پلیپروپیلن مرغوب مانع از تجمع املاح و تنگ شدن دهانه اتصال در درازمدت میشود.
- مقاومت مکانیکی بالا: تحمل تنشهای ناشی از انقباض و انبساط حرارتی لولههای سایز بالا.
راهنمای نصب گامبهگام (سایز 63)
نصب اتصالات سایز بالا به دلیل ضخامت دیواره لوله، نیازمند دقت و رعایت زمانبندیهای خاص است:
- آمادهسازی دستگاه جوش: قالبهای سایز 63 را روی اتو نصب کرده و دمای دستگاه را روی 260 درجه سانتیگراد قرار دهید.
- برش لوله: لوله 63 را با قیچی لولهبر بزرگ به صورت کاملاً گونیا برش بزنید. محل برش باید تمیز و بدون رطوبت باشد.
- علامتگذاری عمق جوش: عمق نفوذ مناسب (حدود 26 میلیمتر) را با مداد روی لوله مشخص کنید.
- تفکیک اجزا قبل از جوش: هشدار مهم: قبل از شروع جوشکاری، مهره هرزگرد را باز کرده و بخش پلیمری را کاملاً جدا کنید تا حرارت اتو باعث ذوب یا دفرمه شدن واشر EPDM نشود.
- حرارتدهی: لوله و بخش پلیمری مهره ماسوره را همزمان وارد قالبهای اتو کنید. زمان حرارتدهی برای سایز 63 معادل 24 ثانیه است.
- اتصال بدون چرخش: قطعات را مستقیم و بدون چرخاندن تا خط نشانه به هم فشار دهید و به مدت حداقل 8 ثانیه نگه دارید تا اتصال خنک و تثبیت شود.
- نصب بخش رزوهای: بخش بوشن برنجی 2 اینچ را با تفلون صنعتی مرغوب یا کنف و خمیر آببندی روی رزوه نر تجهیز مقابل ببندید.
- کوپلینگ نهایی: واشر EPDM را در جای خود قرار داده، بخش پلیمری و فلزی را مماس کنید و مهره هرزگرد را با دست و سپس با آچار مناسب بدون اعمال نیروی هرزکننده سفت کنید.
نکات ایمنی و اجرایی مهم
- کنترل تراز و همراستایی: به دلیل صلبیت بالای لوله 63، عدم همراستایی لوله با تجهیز مقابل، تنش شدیدی به اورینگ مهره ماسوره وارد کرده و سبب نشتی آب میشود. لولهها باید کاملاً همراستا مماس شوند.
- نصب بستهای مهارکننده: وزن تجهیزات سنگین و شیرآلات متصل نباید روی بدنه مهره ماسوره بیفتد؛ حتماً از بستهای ساختمانی مناسب جهت مهار لولهها استفاده کنید.
- تست نهایی: کل سیستم باید پیش از عملیات پوششدهی تحت تست فشار هیدرواستاتیک قرار گیرد.
جمعبندی
مهره ماسوره بوشن فلزی سفید 63×2 اینچ آذین مدل 23522 یک اتصال قدرتمند، مطمئن و استاندارد برای سیستمهای پایپینگ پلیپروپیلن سنگین است. این محصول با بهرهگیری از مواد اولیه PP-R درجهیک، مغزی برنجی عاجدار ضدچرخش 2 اینچی و سیستم آببندی کارآمد با واشر EPDM، امکان کوپلینگ و دمونتاژ آسان تجهیزات موتورخانهای و صنعتی را در خطوط لولهکشی سایز 63 فراهم میآورد.
