در اجرای تاسیسات ساختمانی، بسیاری از نقاط شبکه لولهکشی نیازمند اتصالی هستند که هم از نظر آببندی کاملاً مطمئن باشد و هم در صورت نیاز بتوان آن را بدون تخریب، برش لوله یا باز کردن کل مسیر جدا کرد. اتصال به شیرآلات، پمپهای کوچک، کلکتورها، فیلترها، کنتورها، تجهیزات گرمایشی و قطعات رزوهای از جمله بخشهایی هستند که استفاده از یک اتصال بازشو در آنها اهمیت زیادی دارد. در چنین کاربردهایی، مهره ماسوره یکی از قطعات کلیدی و ضروری محسوب میشود؛ زیرا امکان باز و بسته کردن اتصال را فراهم میکند و فرآیند تعمیر، تعویض و سرویس دورهای را سادهتر میسازد.

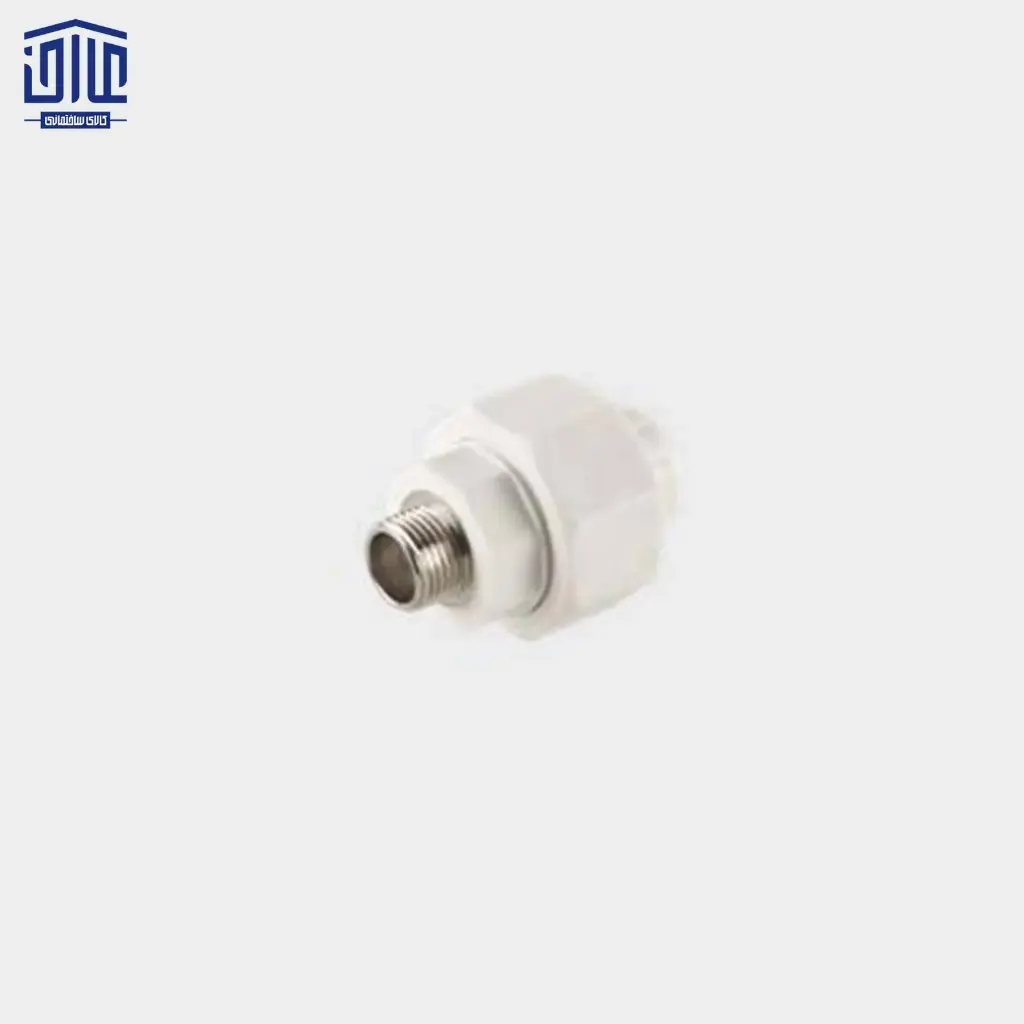

مهره ماسوره تلفیقی مغزی فلزی آذین مدل 24533، سایز 3/4 × 25 سفید یکی از اتصالات کاربردی سیستم لولهکشی آذین است که برای اتصال لوله پلیمری 25 میلیمتری به تجهیزات یا اتصالات رزوهای با دنده نری فلزی سایز 3/4 اینچ طراحی شده است. این محصول با ترکیب بدنه پلیمری و بخش فلزی رزوهدار، دو نیاز مهم را همزمان برطرف میکند: از یک طرف با لولههای پلیمری آذین به روش جوش حرارتی، اتصال یکپارچه و بادوام ایجاد میکند و از طرف دیگر به کمک مغزی فلزی، امکان اتصال مقاوم و دقیق به قطعات رزوهای فلزی یا برنجی را فراهم میسازد.
سایز 3/4 × 25 این محصول، آن را برای انشعابات با دبی بالاتر نسبت به سایز 1/2 × 20 مناسب میکند. به همین دلیل، این مدل معمولاً در مسیرهایی به کار میرود که حجم عبور آب بیشتر است یا تجهیز متصلشونده نیاز به ظرفیت بالاتری دارد. رنگ سفید قطعه نیز با سیستم لولهکشی آذین هماهنگ است و باعث یکپارچگی ظاهری اجرای کار میشود.
ساختار و عملکرد مهره ماسوره تلفیقی آذین
این مهره ماسوره از چند بخش اصلی تشکیل شده است که هرکدام نقش مشخصی در عملکرد نهایی قطعه دارند. بخش پلیمری اتصال برای جوش خوردن به لوله 25 میلیمتری طراحی شده و از متریالی سازگار با سیستم لولهکشی آذین تولید میشود. این قسمت پس از جوش حرارتی، اتصال دائمی و کاملاً آببند با لوله ایجاد میکند.
بخش دوم، مغزی فلزی رزوهدار است. این قسمت برای اتصال به قطعاتی طراحی شده که دارای رزوه مادگی 3/4 اینچ هستند. استفاده از فلز در محل رزوه، باعث افزایش مقاومت قطعه در برابر تنشهای بستن، باز کردن و تحمل فشار کاری میشود. این ویژگی بهویژه در نقاطی که اتصال ممکن است در طول عمر سیستم چندین بار باز و بسته شود، بسیار اهمیت دارد.
بخش سوم، مکانیزم مهره ماسورهای است. این مکانیزم به مجری اجازه میدهد بدون نیاز به چرخاندن لوله یا تجهیز، اتصال را باز و بسته کند. در عمل، این قابلیت از ایجاد پیچش روی لوله، فشار به نقاط جوش و آسیب احتمالی به تجهیزات جلوگیری میکند و نصب را بسیار تمیزتر و اصولیتر میسازد.
مشخصات فنی مهره ماسوره مدل 24533 آذین
مشخصات اصلی این محصول عبارتاند از:
- برند: آذین
- کد محصول: 24533
- نوع محصول: مهره ماسوره تلفیقی مغزی فلزی
- سایز: 3/4 اینچ × 25 میلیمتر
- نوع اتصال به لوله: جوش حرارتی سوکتی
- سمت پلیمری: مناسب برای لوله 25 میلیمتری
- سمت رزوهای: دنده نری فلزی 3/4 اینچ
- جنس بدنه پلیمری: پلیپروپیلن مناسب سیستمهای آب سرد و گرم
- جنس بخش رزوهای: فلز مقاوم در برابر فشار و تنش رزوهای
- رنگ: سفید
- کاربرد اصلی: اتصال بازشو بین لوله پلیمری و تجهیزات رزوهای
- قابلیت استفاده: آب سرد، آب گرم مصرفی و برخی مدارهای تاسیساتی مشابه
این مشخصات باعث شده مدل 24533 در پروژههای ساختمانی، واحدهای مسکونی، فضاهای اداری، موتورخانههای سبک و سیستمهای توزیع آب بسیار پرکاربرد باشد.
کاربردهای مهره ماسوره تلفیقی مغزی فلزی 3/4 × 25
این اتصال در بخشهای مختلفی از تاسیسات قابل استفاده است، اما مهمترین کاربردهای آن شامل موارد زیر است:
1) اتصال لوله 25 میلیمتری به شیرآلات رزوهای
در مسیرهایی که نیاز به اتصال لوله پلیمری به شیر فلکه، شیر قطع و وصل یا قطعات رزوهای مادگی وجود دارد، این مهره ماسوره انتخابی مناسب و مطمئن است.
2) نصب تجهیزات قابل سرویس
در محل نصب فیلترها، پمپهای کوچک، تجهیزات گرمایشی، ورودی برخی کلکتورها یا تجهیزات مصرفی، امکان باز کردن آسان اتصال اهمیت زیادی دارد. این محصول با ساختار بازشو، سرویس و تعویض را سادهتر میکند.
3) انشعابات اصلیتر در واحدها
سایز 25 میلیمتر معمولاً در مسیرهای اصلیتر نسبت به لوله 20 استفاده میشود. بنابراین این اتصال برای نقاطی مناسب است که ظرفیت عبور آب بیشتری نیاز دارند.
4) اجرای تاسیسات مرتب و قابل نگهداری
استفاده از مهره ماسوره در نقاط کلیدی باعث میشود سیستم لولهکشی در آینده قابل تعمیرتر، استانداردتر و کمهزینهتر باشد.
مزایای مهره ماسوره تلفیقی مدل 24533
یکی از مهمترین مزایای این محصول، امکان باز و بست اتصال بدون برشکاری یا تخریب مسیر لولهکشی است. این ویژگی در زمان تعویض شیرآلات، تعمیر تجهیزات یا سرویس قطعات نصبشده، اهمیت بسیار زیادی دارد و باعث کاهش هزینه و زمان تعمیرات میشود.
مزیت دوم، ترکیب هوشمندانه پلیمر و فلز است. بخش پلیمری قطعه با لوله آذین جوش یکپارچه ایجاد میکند و بخش فلزی، استحکام لازم برای اتصال رزوهای را فراهم میسازد. این طراحی باعث میشود محصول هم سبک و مقاوم در برابر خوردگی باشد و هم در قسمت رزوه، دوام مکانیکی مناسبی داشته باشد.
از دیگر مزایا میتوان به مقاومت در برابر زنگزدگی، عدم رسوبپذیری، سازگاری با آب آشامیدنی، نصب سریع، ظاهر یکپارچه و عمر مفید بالا اشاره کرد. همچنین این اتصال در صورت اجرای صحیح، آببندی بسیار قابل اعتمادی ایجاد میکند.
راهنمای نصب و جوشکاری
برای نصب صحیح مهره ماسوره مدل 24533، ابتدا باید لوله 25 میلیمتری با ابزار مناسب و بهصورت کاملاً عمود برش داده شود. سطح لوله و داخل اتصال باید تمیز و خشک باشد. سپس دستگاه اتوی جوش لوله روی دمای استاندارد 260 درجه سانتیگراد تنظیم میشود.
پس از آماده شدن دستگاه، سر لوله و بخش پلیمری اتصال بهطور همزمان روی لقمه مناسب قرار میگیرند. بعد از مدت زمان استاندارد گرمادهی، قطعات بدون چرخش و در یک راستا به یکدیگر متصل میشوند. چرخاندن قطعه هنگام اتصال میتواند کیفیت جوش را کاهش داده و باعث ضعف در آببندی شود.
در سمت رزوهای، باید از نوار آببندی مناسب مانند نوار تفلون استفاده شود. بستن رزوه باید با ابزار مناسب و نیروی کنترلشده انجام گیرد تا اتصال آببند شود، اما فشار بیش از حد به مغزی یا قطعه مقابل وارد نشود. در پایان، مهره ماسوره بسته شده و اتصال در حالت نهایی قرار میگیرد.
نکات اجرایی مهم
در زمان نصب، همراستایی لوله و تجهیز باید رعایت شود تا تنش جانبی به اتصال وارد نشود. همچنین محل نصب باید بهگونهای انتخاب شود که در آینده امکان دسترسی به مهره ماسوره برای باز و بسته کردن وجود داشته باشد. استفاده از این محصول در نقاط کاملاً مدفون که دسترسی به آنها وجود ندارد، فقط در صورت رعایت کامل اصول اجرایی و نقشه تاسیسات توصیه میشود.
پس از پایان نصب، انجام تست فشار هیدرواستاتیک پیش از بهرهبرداری یا پوشاندن مسیرها ضروری است. این تست، آببندی بخش جوشی و رزوهای را مشخص میکند.
جمعبندی
مهره ماسوره تلفیقی مغزی فلزی آذین مدل 24533، سایز 3/4 × 25 سفید یک اتصال بازشو، مقاوم و کاربردی برای سیستمهای لولهکشی پلیمری است. این محصول امکان اتصال مطمئن لوله 25 میلیمتری به تجهیزات رزوهای 3/4 اینچ را فراهم میکند و به دلیل داشتن مغزی فلزی، در برابر تنشهای رزوهای عملکرد قابل اعتمادی دارد. ساختار مهره ماسورهای آن نیز باعث میشود تعمیر، تعویض و سرویس تجهیزات بدون تخریب یا برش لوله انجام شود. در نتیجه، مدل 24533 آذین برای انشعابات اصلیتر، تجهیزات قابل سرویس، شیرآلات و مسیرهای آب سرد و گرم، انتخابی دقیق و حرفهای محسوب میشود.
