در طراحی و اجرای سیستمهای لولهکشی مدرن ساختمانی، چالشهای متعددی در زمینه هدایت مسیر لولهها وجود دارد. یکی از رایجترین این چالشها، برخورد و تقاطع دو لوله در یک نقطه است. در گذشته مجریان تأسیسات برای عبور دادن یک لوله از روی لوله دیگر ناچار بودند با استفاده از چند زانو و لولههای کوتاه، یک مسیر قوسیشکل ایجاد کنند. این کار علاوه بر صرف زمان زیاد و افزایش هزینه خرید اتصالات، به دلیل افزایش تعداد نقاط جوش، احتمال نشتی در سیستم را به شدت بالا میبرد.

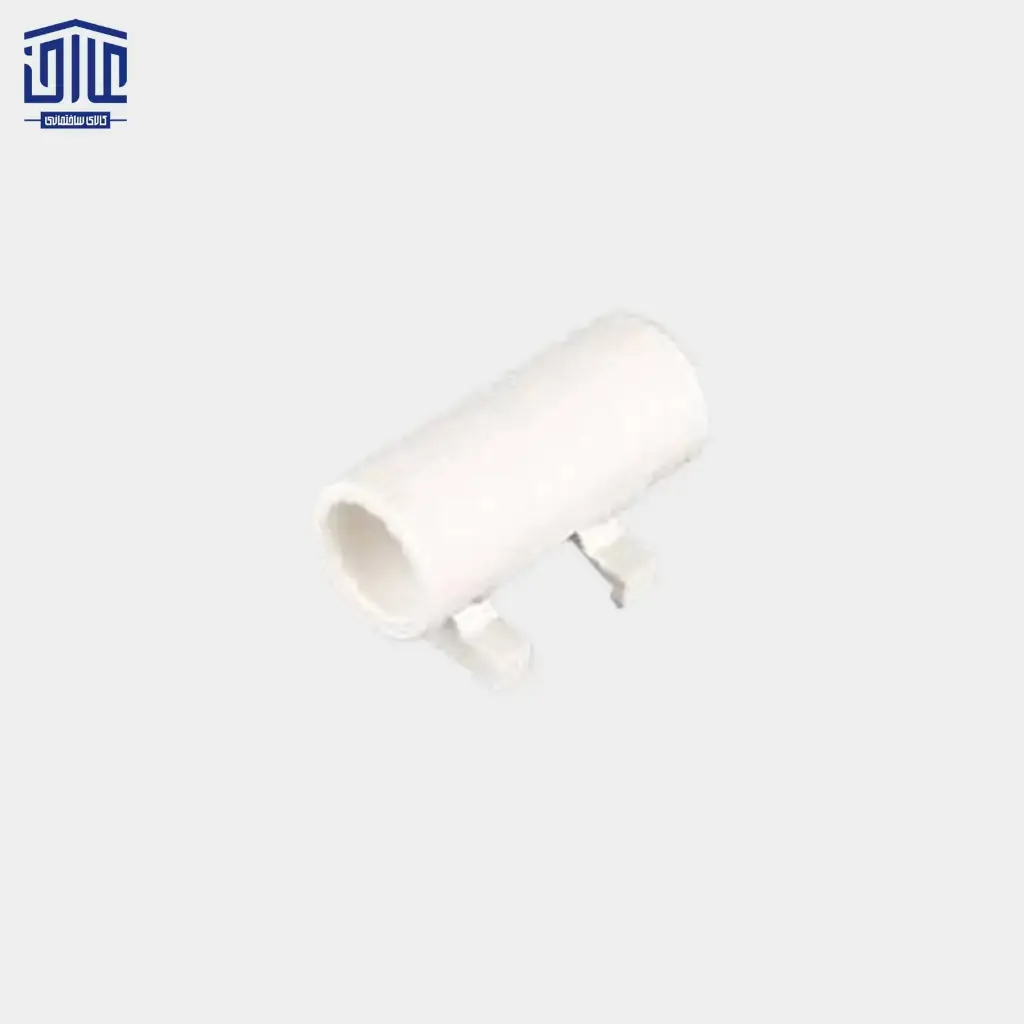

با ورود لولههای پلیپروپیلن (تکلایه) به بازار، قطعهای کاربردی به نام “پل لوله” یا “لوله خمدار” این مشکل را حل کرد. شرکت آذین لوله سپاهان (گیتیپسند) با خلاقیت در طراحی اتصالات خود، محصولی نوین به نام پل بستدار 20 میلیمتری آذین مدل 16508 را تولید و عرضه کرده است. این قطعه کارآمد، تلفیقی از یک پل لوله (برای عبور متقاطع) و یک بست نگهدارنده لوله است.
سایز 20 میلیمتر (یا سایز 1/2 اینچ) پرمصرفترین سایز در انشعابات داخلی واحدهای مسکونی، سیستمهای آب سرد و گرم بهداشتی، ورودی شیرآلات و رادیاتورها است. پل بستدار سایز 20 آذین به طور ویژه طراحی شده است تا در محل تقاطع دو لوله سایز 20، علاوه بر فراهم کردن امکان عبور لوله رویی از روی لوله زیرین، لوله را به طور مستقیم و بدون نیاز به بست مجزا روی سطح دیوار یا کف مهار و محکم کند.
جنس و ویژگیهای فنی متریال (PPR)
پل بستدار 20 میلیمتری آذین مدل 16508 از مواد اولیه پلیپروپیلن رندوم کوپلیمر (PPR Type 3) تولید میشود. این متریال به دلیل ویژگیهای فیزیکی و شیمیایی منحصربهفرد خود، استاندارد طلایی لولهکشی آب شرب ساختمانی به شمار میرود.
مزایای فنی متریال PPR در این محصول
مقاومت دمایی بالا
این اتصال قادر است جریان آب گرم تا دمای 70 درجه سانتیگراد را در بلندمدت و دمای تا 90 درجه سانتیگراد را به صورت کوتاهمدت بدون تغییر شکل یا افت فشار تحمل کند. بنابراین برای سیستمهای گرمایشی و پکیج کاملاً مناسب است.
عدم تغییر در طعم و بوی آب
پلیپروپیلن به کار رفته در محصولات آذین لوله فاقد هرگونه مواد سمی و زیانآور است. این ویژگی باعث میشود که آب آشامیدنی عبوری از آن دچار تغییر رنگ، بو یا طعم نشود و کاملاً بهداشتی باقی بماند.
مقاومت در برابر خوردگی و رسوبگیری
سطح داخلی این پل بستدار کاملاً صیقلی و صاف است. این صیقلی بودن مانع از ایجاد اصطکاک شدید جریان آب، افت فشار و تجمع رسوبات و املاح معدنی در خمیدگی قطعه میشود. همچنین مقاومت کامل در برابر زنگزدگی و پوسیدگی دارد.
عملکرد دوگانه: پل لوله و بست نگهدارنده
مهمترین مزیت پل بستدار 20 میلیمتری آذین مدل 16508 نسبت به پلهای معمولی، ساختار دوکاره آن است. این قطعه به گونهای قالبگیری شده که در بخش زیرین انحنای خود، دارای یک پایه بستدار است.
1. عملکرد به عنوان پل (Crossover)
در سیستم لولهکشی توکار یا روکار، وقتی دو لوله آب سرد و گرم سایز 20 از روی یکدیگر عبور میکنند، این قطعه با داشتن قوس مهندسیشده، لوله بالایی را بدون وارد کردن فشار به لوله زیرین هدایت میکند. این انحنا از ایجاد تنش فیزیکی و دفرمه شدن لولهها جلوگیری میکند.
2. عملکرد به عنوان بست (Clamp)
در بخش زیرین قوس این اتصال، یک پایه طراحی شده است که مستقیماً به دیوار یا کف پیچ میشود. این پایه لوله را در محل تقاطع کاملاً ثابت نگه میدارد و مانع از لرزش، شکم دادن و حرکت لولهها در اثر ضربه قوچ آب (Water Hammer) میشود. با خرید این محصول، شما عملاً نیازی به خرید بست لوله مجزا در نقطه تقاطع نخواهید داشت.
کاربردهای اصلی پل بستدار 20 میلیمتری آذین
سایز 20 میلیمتر در لولهکشی ساختمان نقش بسیار حیاتی دارد. به همین دلیل کاربردهای پل بستدار سایز 20 بسیار گسترده است:
- سیستمهای گرمایشی رادیاتور و پکیج: در محل تقاطع لولههای رفت و برگشت رادیاتورها که معمولاً سایز 20 هستند.
- لولهکشی آب گرم و سرد بهداشتی: در داخل سرویسهای بهداشتی، حمام و آشپزخانه که خطوط آب سرد و گرم به وفور با هم تقاطع دارند.
- انشعابات کلکتوری: در جعبههای کلکتور آب باریک که فضای کمی برای آرایش لولهها وجود دارد.
- لولهکشی توکار و روکار: بست تعبیهشده روی این قطعه، آن را برای هر دو روش لولهکشی توکار (زیر گچ و ملات) و روکار (روی دیوار) بسیار مناسب کرده است.
روش نصب و اتصالات فیوژن
برای نصب پل بستدار 20 میلیمتری آذین، از روش جوش حرارتی (اتو کشیدن لوله پلیپروپیلن) استفاده میشود. مراحل نصب به شرح زیر است:
- آمادهسازی: ابتدا محل تقاطع دو لوله را تعیین و موقعیت بست را روی سطح مشخص کنید. در صورت نیاز به پیچ کردن بست، سوراخکاری لازم را روی دیوار یا کف انجام دهید.
- برش لوله: لوله 20 میلیمتری آذین را به صورت کاملاً عمود و تمیز برش دهید. هرگونه پلیسه یا رطوبت را از روی لوله و داخل اتصال پاک کنید.
- گرمادهی: شابلون یا لقمه سایز 20 دستگاه اتو لوله را گرم کنید (دمای مناسب جوشکاری پلیپروپیلن حدود 260 درجه سانتیگراد است). لوله و یک سمت پل بستدار را به طور همزمان داخل قالبهای اتو فشار دهید.
- اتصال: پس از طی زمان استاندارد گرمادهی (حدود 5 ثانیه برای سایز 20)، قطعات را خارج کرده و بدون چرخش، داخل یکدیگر فشار دهید تا جوش بخورند.
- مهار روی دیوار: پس از خنک شدن محل اتصال، بخش بست قطعه را با استفاده از پیچ و رولپلاک روی دیوار یا کف محکم کنید و سپس لوله متقاطع زیرین را از زیر پل عبور دهید.
مزایای اقتصادی و فنی استفاده از پل بستدار آذین
استفاده از پل بستدار مدل 16508 مزایای متعددی برای سازندگان و مجریان تأسیسات دارد:
- کاهش هزینههای خرید: خرید یک قطعه دوکاره (پل + بست) بسیار ارزانتر از خرید جداگانه پل لوله و بست پلاستیکی است.
- کاهش زمان اجرا: سرعت نصب لولهکشی به دلیل عدم نیاز به نصب بستهای مجزا افزایش مییابد.
- افزایش ایمنی سیستم: تعداد جوشها نسبت به روشهای سنتی (استفاده از زانوها) کمتر شده و در نتیجه احتمال نشتی آب به صفر متمایل میشود.
- ایجاد نظم ظاهری: در لولهکشیهای روکار، این محصول ظاهری بسیار شکیل، مرتب و تراز به سیستم میبخشد.
- جلوگیری از لرزش و صدا: مهار محکم لوله مانع از انتقال لرزش ناشی از جریان سریع آب به ساختار دیوارها میشود.
جمعبندی و نتیجهگیری
پل بستدار 20 میلیمتری آذین لوله مدل 16508 نمونهای از طراحی هوشمندانه در اتصالات ساختمانی است. این محصول با ترکیب دو کاربری مهم یعنی “ایجاد مسیر غیر همسطح برای عبور لولهها” و “مهار فیزیکی لوله روی دیوار”، روند لولهکشی را سادهتر، ایمنتر و ارزانتر کرده است.
بهرهگیری از متریال باکیفیت پلیپروپیلن رندوم در ساخت این قطعه، تضمینکننده مقاومت بالای آن در برابر حرارت آب گرم، فشار سیستم و پوسیدگیهای ناشی از مصالح ساختمانی است. با انتخاب این محصول از برند معتبر آذین لوله، دوام و کارایی سیستم تأسیسات ساختمان خود را برای سالیان طولانی تضمین خواهید کرد.
