در پروژههای ساختمانی مدرن، مدیریت فضای عبور لولهها (Routing) یکی از چالشهای اصلی مهندسان تأسیسات است. در بسیاری از بخشها، بهویژه در مسیرهای اصلی انتقال آب، لولهها با قطری فراتر از شاخههای فرعی، از روی یکدیگر عبور میکنند. استفاده از روشهای قدیمی برای مدیریت این تقاطعها، مانند استفاده از چندین زانو (کُندی) و لولههای کوتاه، نه تنها باعث پیچیدگی مسیر میشود، بلکه با افزایش تعداد نقاط اتصال (جوشها)، احتمال بروز نشتی در سیستم را به شدت افزایش میدهد.

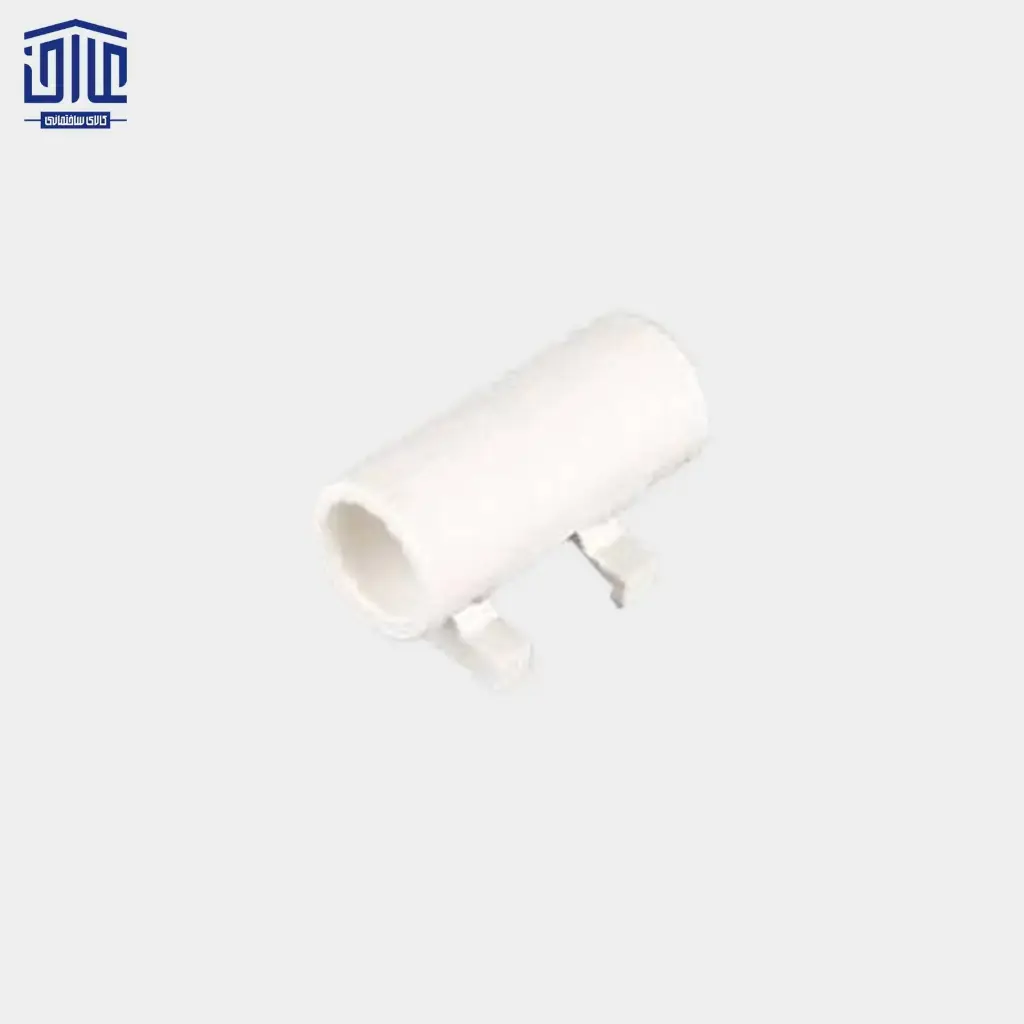

شرکت آذین لوله سپاهان با درک این نیاز فنی، محصولی خلاقانه و کاربردی تحت عنوان پل بستدار 25 میلیمتری آذین مدل 16510 را تولید کرده است. این قطعه که با نام “پل لوله بستدار” نیز شناخته میشود، یک راهکار مهندسیشده برای حل دو مشکل همزمان است: نخست، ایجاد مسیر عبور امن برای یک لوله از روی لوله دیگر (Crossover) و دوم، مهار و ثابت نگه داشتن لوله در محل تقاطع (Clamping).
سایز 25 میلیمتر یکی از استراتژیکترین سایزها در سیستمهای لولهکشی است. این سایز معمولاً برای انتقال آب اصلی به واحدها، لولهکشی آشپزخانهها، سیستمهای گرمایشی و حتی برخی از خطوط انتقال در صنایع سبک استفاده میشود. به دلیل قطر بیشتر نسبت به سایز 20، مدیریت تقاطعها در سایز 25 حساسیت بیشتری دارد؛ زیرا لولهها باید با دقت بیشتری از روی هم عبور کنند تا از ایجاد فشار مکانیکی یا افت فشار جلوگیری شود. پل بستدار 25 میلیمتری آذین با رعایت دقیق استانداردهای ابعادی، این حساسیت را بهخوبی پوشش میدهد.
ویژگیهای فنی و متریال (PPR)
قلب تپنده پل بستدار 25 میلیمتری آذین، متریال پلیپروپیلن رندوم کوپلیمر (PPR Type 3) است. استفاده از این پلیمر پیشرفته، ویژگیهای منحصر بهفردی را به این محصول بخشیده است که آن را از اتصالات معمولی متمایز میکند.
تحلیل ویژگیهای متریال در محصول 16510
مقاومت حرارتی و مکانیکی بالا
این قطعه بهگونهای طراحی شده که در حضور آب گرم با دمای بالا (تا 70-90 درجه سانتیگراد) دچار تغییر شکل یا افت کیفیت نشود. همچنین، ضخامت بدنه آن بهگونهای است که میتواند فشار کاری سیستمهای لولهکشی ساختمان را بهطور کامل تحمل کند.
زیستسازگاری و سلامت آب
از آنجا که این قطعه در مسیر انتقال آب آشامیدنی قرار میگیرد، استفاده از مواد اولیه خالص و بدون آلاینده (Non-toxic) در تولید آن الزامی است. محصولات آذین فاقد هرگونه بو، طعم یا مواد شیمیایی است که بتواند با کیفیت آب شرب تداخل داشته باشد.
مقاومت در برابر املاح و خوردگی
برخلاف اتصالات فلزی که به مرور زمان دچار زنگزدگی و رسوب میشوند، پلیپروپیلن رندوم در برابر خوردگی شیمیایی کاملاً مقاوم است. سطح داخلی صیقلی این اتصال مانع از چسبیدن رسوبات و کاهش قطر مفید عبور آب میشود.
تحلیل عملکرد دوگانه: پل لوله و بست نگهدارنده
مزیت رقابتی پل بستدار 25 آذین مدل 16510 در ساختار “یکپارچه” آن نهفته است. این قطعه در واقع دو محصول را در قالب یک محصول ادغام کرده است.
1. قابلیت پلسازی (Crossover Capability)
در نقاطی که دو لوله سایز 25 قرار است از روی هم عبور کنند، این قطعه به عنوان یک پل عمل میکند. قوس موجود در بدنه این اتصال، ارتفاع لازم را برای عبور لوله بالایی از روی لوله زیرین فراهم میکند. این کار باعث میشود لولهها بدون تماس مستقیم و بدون اعمال فشار به یکدیگر، مسیر خود را طی کنند. این ویژگی مانع از ایجاد تنش در لولهها و در نتیجه جلوگیری از ترک خوردگی در درازمدت میشود.
2. قابلیت بستگذاری (Clamping Capability)
برخلاف پلهای معمولی که پس از نصب لوله، نیاز به بست مجزا برای مهار لوله دارند، این مدل دارای یک پایه مستحکم (Base) است. این پایه در قسمت زیرین اتصال تعبیه شده و اجازه میدهد تا قطعه مستقیماً با پیچ و رولپلاک به سطح دیوار یا کف ساختمان مهار شود. با این کار، لوله در محل تقاطع کاملاً ثابت میماند و از لرزش، حرکت یا اثرات “ضربه قوچ” (Water Hammer) در امان است.
کاربردهای گسترده در پروژههای تأسیساتی
به دلیل سایز 25، این محصول در بخشهای مهمی از ساختمان کاربرد دارد:
- انشعابهای اصلی آب سرد و گرم: در نقاطی که لولههای اصلی از روی هم عبور میکنند.
- سیستمهای گرمایشی و رادیاتور: در مسیرهای رفت و برگشت آب گرم که نیاز به مهار دقیق لولهها دارند.
- لولهکشی آشپزخانه و سرویسهای بهداشتی: در محلهایی که مسیر لولههای آب مصرفی با سایر لولههای تأسیساتی تداخل دارد.
- پروژههای لوکس و لولهکشی روکار: به دلیل نظمبخشی بسیار بالا، برای لولهکشیهای روکار که نیاز به زیبایی و نظم دارند، انتخابی ایدهآل است.
راهنمای نصب با روش جوش حرارتی (فیوژن)
نصب پل بستدار 25 میلیمتری آذین باید با دقت انجام شود تا اتصال پایدار و آببند ایجاد گردد.
مراحل گامبهگام نصب:
- تعیین محل: محل تقاطع لولهها را دقیقاً مشخص کرده و موقعیت نصب بست را روی دیوار یا کف تعیین کنید.
- آمادهسازی: لولههای 25 میلیمتری را با ابزار برش مخصوص (کاتِر) بهصورت کاملاً عمود برش دهید. سطح لوله و داخل اتصال را با دستمال تمیز از گردوغبار پاک کنید.
- گرمادهی: دستگاه جوش PPR را روی دمای استاندارد (حدود 260 درجه سانتیگراد) قرار دهید. لوله و یک سمت اتصال را همزمان در لقمههای مخصوص سایز 25 قرار دهید.
- اتصال (جوشکاری): پس از گذشت زمان استاندارد گرمادهی، قطعات را خارج کرده و بدون هیچگونه چرخش یا حرکت جانبی، به هم فشار دهید تا جوش ایجاد شود.
- تثبیت: پس از خنک شدن کامل اتصال، با استفاده از پیچ و رولپلاک، پایه بستدار قطعه را به سطح دیوار یا کف محکم کنید.
مزایای اقتصادی و فنی استفاده از مدل 16510
- صرفهجویی در هزینهها: حذف نیاز به خرید بستهای مجزا و کاهش تعداد اتصالات دیگر.
- افزایش سرعت اجرا: کاهش زمان لازم برای نصب و مهار لولهها در پروژههای بزرگ.
- کاهش نقاط ضعف سیستم: با کم کردن تعداد اتصالات (زانوها)، احتمال نشتی در کل سیستم بهشدت کاهش مییابد.
- نظم در اجرای پروژه: ایجاد مسیرهای مرتب و هندسی که اجرای سایر مراحل ساختمانی را آسان میکند.
- دوام بالا: سازگاری کامل با استانداردهای سیستمهای آذین لوله و طول عمر بسیار بالا.
جمعبندی
پل بستدار 25 میلیمتری آذین مدل 16510 فراتر از یک اتصال ساده، یک ابزار مهندسی برای نظمبخشی به سیستمهای لولهکشی است. این محصول با ترکیب ویژگیهای پل لوله و بست نگهدارنده، راهکاری هوشمندانه برای عبور ایمن لولههای متقاطع و مهار محکم آنها در پروژههای ساختمانی ارائه میدهد.
استفاده از متریال PPR باکیفیت در تولید این قطعه، تضمینکننده مقاومت آن در برابر فشار، دما و خوردگی است. اگر به دنبال اجرای یک سیستم لولهکشی استاندارد، با کمترین احتمال نشتی و بالاترین سرعت اجرا هستید، استفاده از پل بستدار 25 میلیمتری آذین بهترین انتخاب برای پروژههای شما خواهد بود.
