در طراحی و اجرای شبکههای لولهکشی مدرن ساختمانی، مدیریت فشار آب و توزیع مناسب دبی جریان از اهمیت ویژهای برخوردار است. بخش زیادی از سیستمهای توزیع آب از لولههای اصلی با قطر بزرگتر شروع شده و به تدریج برای انشعابگیری و اتصال به مصرفکنندهها کوچکتر میشوند. یکی از الگوهای رایج لولهکشی، انتقال آب با لولههای سایز 25 میلیمتر تا نزدیکی مصرفکننده و سپس انشعابگیری با رزوه 1/2 اینچ جهت اتصال مستقیم شیرآلات استاندارد است. این فرآیند علاوه بر حفظ دبی مناسب در خطوط فرعی، افت فشار سیستم را به حداقل میرساند.

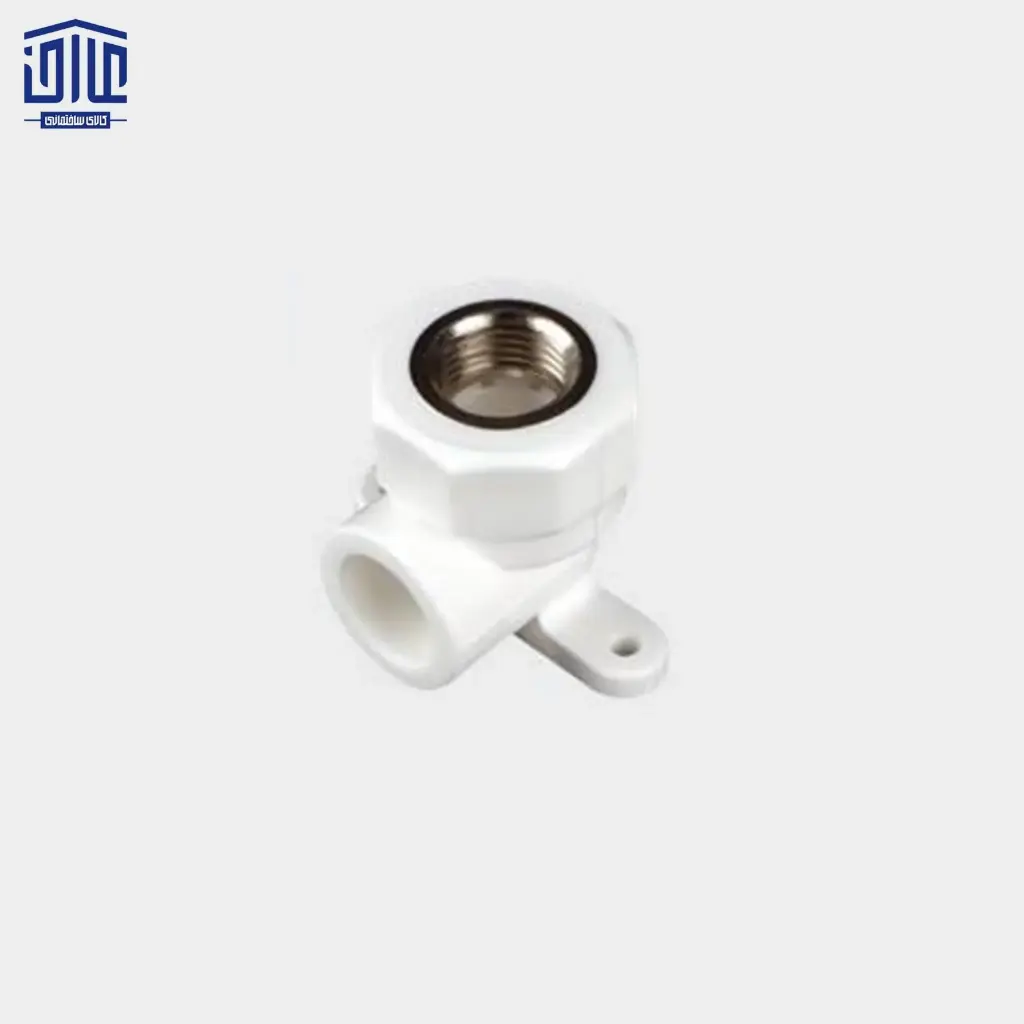

زانویی بوشن فلزی دیواری 25×1/2 آذین مدل 20112 اتصال تلفیقی و مهندسیشدهای است که دقیقاً برای این کاربری طراحی شده است. این قطعه از یک سو به لوله پلیپروپیلن (PPR) سایز 25 میلیمتر متصل میشود و از سوی دیگر، یک خروجی رزوهدار فلزی با سایز 1/2 اینچ در زاویه 90 درجه ارائه میدهد. وجود پایههای اتصال دیواری در ساختار این قطعه به تکنسین لولهکشی اجازه میدهد تا اتصال را پیش از عملیات گچکاری یا کاشیکاری با پیچ به بدنه دیوار محکم کند و بستری مستحکم، تراز و بدون لرزش برای بستن شیرآلات فراهم آورد.
لزوم استفاده از اتصال دیواری پایهدار در سایز 25×1/2
استفاده از لوله سایز 25 در مقایسه با سایز 20، دبی آب و سرعت جریان بیشتری را به پشت شیرآلات انتقال میدهد. با این حال، اتصال مستقیم یک لوله پلیمری سایز 25 به یک شیر مخلوط معمولی یا شیر پیسوار 1/2 اینچ، نیازمند قطعه ریدوسر (تبدیلکننده) است. زانویی دیواری 25×1/2 آذین نیاز به استفاده از چندین اتصال مجزا را کاملاً برطرف میکند.
علاوه بر این، نصب مستقیم شیرآلات بر روی رزوههای فلزی با گشتاور پیچشی و فشارهای فیزیکی همراه است. پایههای دیواری تعبیهشده روی بدنه مدل 20112 آذین، نقش تکیهگاه مکانیکی را ایفا میکنند. این پایهها نیروهای ناشی از باز و بسته کردن شیرآلات، ضربات قوچ (Hammering) ناشی از قطع و وصل ناگهانی جریان آب و وزن شیرآلات سنگین را دریافت کرده و به جای انتقال به بدنه ظریف لوله پلیمری، مستقیماً به سازه ساختمان منتقل میکنند. این امر احتمال شکستگی و نشتی دروندیواری را عملاً به صفر میرساند.
مشخصات ساختاری و مواد اولیه (PPR و آلیاژ برنج)
برند آذین لوله سپاهان (از زیرمجموعههای گروه صنایع گیتیپسند) به عنوان یکی از پیشگامان صنعت لولهکشی پلیمری کشور، در ساخت اتصالات تلفیقی خود از متریال با استانداردهای بینالمللی استفاده میکند. ساختار زانویی دیواری 20112 شامل دو جزء اساسی است:
1. پلیپروپیلن رندوم کوپلیمر (PPR Type 3)
بدنه خارجی و بخش جوشخوردنی این زانویی از ماده پلیمری باکیفیت PPR ساخته شده است. این ماده در برابر آب داغ تا دمای 70 درجه سانتیگراد در درازمدت و دمای بالای 90 درجه در کوتاهمدت پایداری کامل دارد. از دیگر ویژگیهای این پلیمر میتوان به عدم تغییر طعم، رنگ و بوی آب شرب، مقاومت بسیار بالا در برابر رسوبگذاری مواد معدنی و مقاومت عالی در برابر اسیدها و بازهای ضعیف موجود در بتن و ملات ساختمانی اشاره کرد.
2. مغزی یا بوشن برنجی آبکاری شده
رزوه داخلی 1/2 اینچ این قطعه از آلیاژ برنج با درصد خلوص بالا تهیه شده است. برنج آلیاژی ایدهآل برای عبور جریان آب است؛ زیرا زنگ نمیزند، سایش رزوههای آن ناچیز است و در برابر مواد شیمیایی آب مقاومت دارد. شرکت آذین با طراحی عاجهای ویژه و قفلکنندههای مکانیکی در پیرامون مغزی برنجی، چسبندگی فوقالعادهای میان بخش پلیمری و برنجی ایجاد کرده است تا در اثر تغییرات دمایی (انقباض و انبساط متناوب آب گرم و سرد)، این دو جزء از یکدیگر جدا نشوند و نشتی پنهان رخ ندهد.
کاربردهای رایج زانویی دیواری 25×1/2 آذین
این اتصال در نقاط مختلف سیستمهای آبرسانی به کار گرفته میشود، بهویژه در بخشهایی که افت فشار آب نامطلوب بوده و نیاز به دبی آب پایدار داریم:
- نصب شیرآلات دوش و وان حمام: برای جلوگیری از کاهش دبی آب سرد و گرم دوش حمام در زمان مصرف همزمان دیگر بخشها، از لوله 25 برای لولهکشی استفاده شده و در نهایت با زانویی 25×1/2 به شیر دوش متصل میشود.
- تغذیه فلاشتانکها و توالتهای فرنگی: اتصال انشعابات فرعی آب به شیرهای پیسوار 1/2 اینچ با دبی ورودی پایدار.
- نصب شیر روشویی و ظرفشویی: انتقال آب با لوله 25 به زیر سینک و خروجی رزوهای 1/2 اینچ جهت اتصال شیلنگهای پیسوار شیرآلات اهرمی.
- خروجی پکیجها و سیستمهای آبگرمکن فرعی: اتصال لولههای توزیع گرمایشی به برخی از پکیجها که ورودی/خروجی آب آنها سایز 1/2 اینچ است.
راهنمای دقیق و فنی نصب با دستگاه فیوژن (اتو لوله)
برای دستیابی به اتصال کاملاً ایمن و آببند، رعایت اصول فنی جوش لولههای PPR بسیار حیاتی است:
- آمادهسازی لوله: لوله 25 میلیمتر آذین را با قیچی مخصوص به صورت کاملاً 90 درجه برش دهید. هرگونه کجی در برش، عمق جوش را نامتوازن میکند.
- تمیزکاری سطوح: دهانه ورودی زانویی 20112 و انتهای لوله 25 را با دستمال بدون پرز و حلال مناسب کاملاً تمیز کنید تا عاری از گرد و خاک و رطوبت باشد.
- تنظیم دمای دستگاه اتو: مطمئن شوید دمای دستگاه جوش روی حدود 260 درجه سانتیگراد تثبیت شده باشد.
- فرآیند حرارتدهی: لوله و زانویی را به صورت کاملاً موازی و بدون چرخاندن وارد قالب (لقمه) دستگاه اتو کنید. مدت زمان گرمادهی استاندارد برای سایز 25 میلیمتر بین 6 تا 7 ثانیه است.
- اتصال بدون چرخش: قطعات را به آرامی از لقمه خارج کرده و بدون چرخاندن درون یکدیگر فشار دهید تا لبههای ذوبشده به آرامی بر روی هم بنشینند. تا چند ثانیه قطعه را ثابت نگه دارید تا جوش تثبیت شود.
- پیچ کردن به دیوار: پس از خنک شدن کامل جوش، زانویی را با تراز شاقول هماهنگ کرده و پایههای آن را به وسیله پیچ به سازه دیوار متصل کنید. پس از آن میتوانید اتصالات رزوهای شیرآلات را با نوار تفلون مناسب در داخل بخش برنجی نصب کنید.
مزایای فنی و اقتصادی محصول
- صرفهجویی در فضا و اتصالات: تجمیع عملکرد تغییر زاویه، تبدیل سایز و بست دیواری در یک اتصال منحصربهفرد.
- کاهش زمان اجرا: نصب سریعتر به دلیل عدم نیاز به سرهمبندی تبدیلها و اتصالات واسطه.
- عمر مفید طولانی: بیش از 50 سال عمر مفید در شرایط استاندارد کاری.
- حفظ بهداشت و کیفیت آب: فاقد هرگونه اثرات سمی و زیستی بر آب مصرفی ساختمان.
- تثبیت عالی: رفع مشکل شل شدن و تکان خوردن شیرآلات پس از نصب نهایی روی کاشی.
جمعبندی
زانویی بوشن فلزی دیواری 25×1/2 آذین مدل 20112 با تلفیق بهینه پلیپروپیلن مقاوم و مغزی برنجی 1/2 اینچ، انتخابی ایدهآل برای طراحان و مجریان تأسیسات است. این قطعه با حل مشکل مهار فیزیکی اتصالات بر روی دیوار و به حداقل رساندن تعداد اتصالات مصرفی در پروژه، هزینهها را کاهش داده و ایمنی کار را دوچندان میکند. استفاده از محصولات استاندارد آذین لوله، دوام سیستمهای لولهکشی توکار ساختمان را برای دههها تضمین مینماید.
