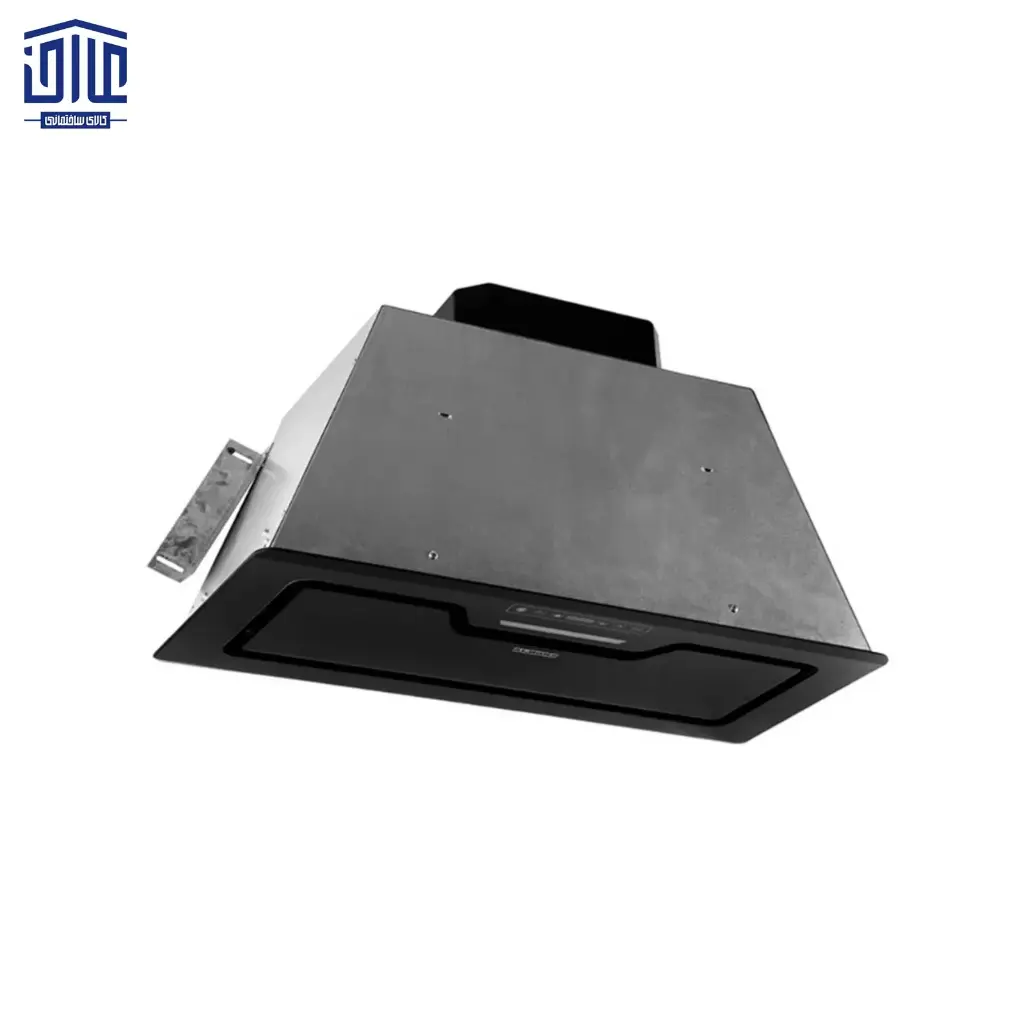

هود 510 مخفی البرز

با حاکمیت زبان طراحی مینیمالیسم بر معماری داخلی معاصر، هودهای آشپزخانه از سازه‌های برجسته، شلوغ و نمایان به سامانه‌های یکپارچه و مخفی در تراز زیرین کابینت‌ها دگرگون شده‌اند. مخفی‌سازی سیستم تهویه اگرچه خلوص دیداری فوق‌العاده‌ای به دکوراسیون می‌بخشد، اما از منظر مهندسی تاسیسات، چالش‌های حرارتی و آیرودینامیکی شدیدی به همراه دارد. هنگامی که یک پیشرانه پرقدرت درون یک محفظه چوبی محبوس می‌شود، کوچک‌ترین نقص در توازن مکانیکی، اتلاف حرارتی یا آب‌بندی کانال می‌تواند به داغ شدن یونیت کابینت، لرزش شاسی، تجمع آئروسل‌های روغنی و استهلاک زودهنگام تجهیزات الکترونیکی منجر شود.

در این پارادایم، مصرف‌کننده و آرشیتکت حرفه‌ای به دنبال پاسخی جامع هستند که هم‌زمان شکوه ظاهری، سکوت بی‌نقص، ظرفیت تخلیه طوفانی هوا و هوشمندی حفاظتی را درون یک پکیج استاندارد عرضه کند. شرکت صنایع استیل البرز با تحلیل دقیق این دغدغه‌ها، پرچمدار هودهای مخفی خود را تحت عنوان مدل SA-510 طراحی کرده است. این مدل با بدنه صلب فلزی مشکی، پنل بیرونی شیشه سکوریت تیره و عمیق، پیشرانه اینورتر توربو با توان ۲۱۰ وات، سامانه فیلتراسیون دوبل مجزا و حسگرهای فعال واکنش به دود و جهش حرارت، استانداردهای تازه‌ای را در صنعت لوازم خانگی بنا نهاده است.

در این مقاله تخصصی و تفصیلی، دپارتمان مهندسی و فنی «کالای ساختمانی عارف» به کالبدشکافی متالورژیکی، ترمودینامیکی، الکترونیکی و مکانیک سیالات هود SA-510 پرداخته و الزامات تاسیساتی و پیشگیرانه «منشور مهندسی عارف» را به عنوان تنها مرجع تضمین‌کننده دوام و پایداری این محصول تشریح می‌نماید.

کالبدشکافی مکانیک سیالات، پیشرانه توربو اینورتر و آکوستیک هود SA-510

هود مخفی توکار استیل البرز مدل SA-510 بر پایه یکپارچه‌سازی شاسی صلب و سیستم تعلیق پیشرانه طراحی شده است. مشخصات فیزیکی این محصول با طول ۷۰ سانتی‌متر، عرض ۲۸.۷ سانتی‌متر و ارتفاع ۳۴.۷ سانتی‌متر به گونه‌ای کالیبره شده که با ابعاد استاندارد کابینت‌های مدرن (عمق ۳۰ سانتی‌متر به بالا) سازگاری میلی‌متری دارد. هسته محرکه و دینامیک جریان هوای این تجهیز متکی بر ارکان فنی زیر است:

۱. معماری پیشرانه اینورتر ۳ دور با توان الکتریکی ۲۱۰ وات

قلب تپنده هود SA-510 یک الکتروموتور اینورتر جریان متناوب ۲۱۰ واتی با بازدهی راندمان بالا است. برخلاف موتورهای متعارف که راه‌اندازی آن‌ها با هجوم لحظه‌ای جریان همراه است و سبب تنش پیچشی به بلبرینگ‌ها می‌شود، پیشرانه اینورتر هود SA-510 از طریق کنترل دیجیتال فرکانس راه‌اندازی می‌شود. این مکانیزم شتاب‌گیری نرم و بدون لرزش را ممکن می‌سازد. تغییر سرعت در ۳ سطح برنامه‌ریزی‌شده صورت می‌پذیرد که به صورت بهینه، مصرف انرژی را در ساعات طولانی آشپزی تا حد چشمگیری مهار می‌کند.

۲. ظرفیت هوادهی و دبی تخلیه تا تراز ۸۰۰ متر مکعب بر ساعت

آیرودینامیک پروانه و هندسه حلزونی هود SA-510 بستری فراهم آورده که دستگاه قادر است تا دبی ۸۰۰ متر مکعب بر ساعت را با فشار استاتیکی پایدار به درون داکت تزریق کند. این جریان دبی در ۳ سطح کاری مهندسی شده است:

• سطح یک (دور کند - دبی ۳۰۰ متر مکعب بر ساعت): بهینه‌شده برای تهویه ملایم، جذب بوی رطوبت، بخارات آرام جوشش آب و غذاهای پخت طولانی؛ کارکردی بی‌صدا و نامحسوس بدون اثرگذاری بر دمای مطبوع آشپزخانه.
• سطح دو (دور نرمال - دبی ۵۵۰ متر مکعب بر ساعت): پله پرکاربرد تهویه روزمره خانواده؛ جذب موثر ترکیبات آروماتیک و ذرات حاصل از طبخ برنج، خورش و سرخ‌کردنی‌های سبک به نحوی که ذرات چربی پیش از پراکندگی در هوا به تله بیفتند.
• سطح سه (دور توربو - دبی حداکثری ۸۰۰ متر مکعب بر ساعت): آزادسازی تمام توان ۲۱۰ واتی برای خروج آنی ستون غلیظ دود ناشی از پخت گوشت، گریل و سرخ کردن‌های تند در تابه داغ. فشار منفی ایجادشده در این مرحله، حباب حفاظتی نفوذناپذیری بر فراز اجاق گاز تشکیل می‌دهد.

۳. هوزینگ و پوسته حلزونی باکالیت نسوز (Thermoset Polymer Bakelite)

در هود SA-510، محفظه نگه‌دارنده پروانه به صورت کامل از باکالیت نسوز با دانسیته فشرده تزریق شده است. مواد ترموستینگ نظیر باکالیت به دلیل پیوندهای متقاطع مولکولی، مقاومت حرارتی شگفت‌انگیزی در برابر گرمای صعودی اجاق گاز دارند. این پوسته برخلاف پلاستیک‌های ضعیف هرگز دچار پیچیدگی ابعادی و تابیدگی نمی‌شود، بوی سوختگی پلاستیک تولید نمی‌کند و به عنوان یک سپر آکوستیک طبیعی، امواج فرکانس بالای چرخش پروانه را درون خود جذب و محو می‌نماید.

۴. آکوستیک مهارشده در بازه ۴۵ الی ۴۸ دسی‌بل

تراز آکوستیک یکی از مهم‌ترین متغیرهای مهندسی در انتخاب هود است. بالانس دینامیکی پروانه سانتریفیوژ هود SA-510 و انحنای آیرودینامیکی پره‌ها، ضریب پدیده کاویتاسیون هوایی و اصطکاک گردابی را به حداقل رسانده است. کارکرد این هود با تراز صوتی آرام ۴۵ تا ۴۸ دسی‌بل همراه است؛ صدایی پایین‌تر از مکالمه معمولی روزمره که امکان حضور آرامش‌بخش در فضای باز آشپزخانه‌های مدرن را فراهم می‌سازد.

طراحی متالورژیکی بدنه، معماری شیشه مشکی و تجهیزات دیجیتال هود SA-510

هود SA-510 نمایانگر ترکیب متریال صنعتی مقاوم با طراحی بصری لوکس است. جزئیات ساختاری و ادوات الکترونیکی این محصول شامل موارد زیر است:

۱. بدنه فولادی و تلفیق شیشه سکوریت مقاوم به حرارت

شاسی اصلی هود از ورق گالوانیزه مقاوم به اکسیداسیون با پوشش رنگ الکترواستاتیک کوره ساخته شده است. نمای جلویی و قاب بیرونی که در معرض مستقیم نگاه و بخارات تند قرار دارد، از جنس شیشه سکوریت دودی و مشکی با عملیات حرارتی بالا (حرارت‌دیده تا ۷۰۰ درجه سانتی‌گراد) است. این شیشه مقاومت ضربه‌ای و شوک‌پذیری بالایی در برابر تغییرات دمایی ناگهانی داشته و رنگ تیره آن، جلوه‌ای مدرن، لوکس و عمیق به زیر کابینت می‌بخشد.

۲. سامانه هوشمند حسگرهای دوگانه دود و حرارت

وجه تمایز تکنولوژیک هود استیل البرز مدل SA-510 نسبت به هودهای کلیدی مکانیکی، استقرار حسگرهای بسیار دقیق تشخیص نشت گاز، دود و آستانه حرارت غیرعادی است. این سنسورها وضعیت هوای محفظه پخت را به طور پیوسته مانیتور می‌کنند. به محض ایجاد احتراق ناقص، سوختن ناگهانی روغن یا بالا رفتن بحرانی حرارت شعله‌ها، سیستم به صورت خودکار فرمان روشن شدن پیشرانه اینورتر یا پرش به دور بالاتر را صادر کرده و از طریق بوق هشدار کاربر را مطلع می‌سازد. این عملکرد اتوماتیک مانع از تشکیل غلظت‌های خطرناک گازهای سمی در محیط محصور خانه می‌شود.

۳. پنل تمام‌لمسی خازنی ارگونومیک به همراه نمایشگر

تمامی تنظیمات دستگاه اعم از انتخاب ۳ سطح دور موتور، روشن/خاموش کردن چراغ‌ها، برنامه‌ریزی سنسورها و فعال‌سازی تایمر خودکار خاموشی، از طریق پنل لمسی خازنی شفاف و ارگونومیک اجرا می‌شود. حساسیت بالای کلیدهای لمسی اجازه می‌دهد تا با کمترین لمس انگشت، فرامین اجرا گردند. صفحه نمایشگر ال‌ای‌دی وضعیت عملیاتی هود را با گرافیک روشن و خوانا بازتاب می‌دهد.

۴. ریموت کنترل رادیویی اختصاصی

به منظور رفاه کاربر و ارتقای حس راحتی، هود SA-510 به ریموت کنترل رادیویی مجهز شده است. با کمک این ماژول کنترلی، تنظیم دور، مدیریت سنسورها و خاموش/روشن کردن هود از هر گوشه آشپزخانه یا سالن غذاخوری بدون نیاز به حضور فیزیکی در پای اجاق گاز امکان‌پذیر است.

۵. سامانه فیلتراسیون دوبل ۲ عددی آلومینیومی با قفل‌های استیل

برخلاف مدل‌های تک فیلتر، هود SA-510 از دو عدد فیلتر آلومینیومی چندلایه مشبک مجزا بهره می‌برد. استفاده از دو پنل فیلتر مستقل سبب توزیع یکنواخت مکش در تمام عرض ۷۰ سانتی‌متری هود شده و تله‌اندازی چربی در گوشه‌ها را بهینه می‌سازد. قفل‌های کشویی این فیلترها از فولاد ضدزنگ مقاوم در برابر سایش ساخته شده‌اند که امکان جداسازی سریع و نصب مجدد بدون لقی را برای شست‌وشوهای مکرر مهیا می‌سازند.

۶. روشنایی بهینه با دو ماژول متمرکز SMD

سیستم روشنایی زیرین دستگاه شامل دو چراغ SMD پربازده است. این چراغ‌ها نوری خطی، سفید و درخشان بدون سایه‌های تیز بر روی ظروف و شعله‌های گاز می‌تابانند. فقدان تشعشعات فروسرخ و اتلاف حرارتی ناچیز، مانع از گرم شدن مضاعف صفحه لمسی و کابینت بالای سر گاز می‌شود.

منشور مهندسی نصب عارف؛ الزامات تاسیساتی و ایمنی هود SA-510

نصب نادرست و غیرحرفه‌ای، پیچیده‌ترین تجهیزات آلمانی و ایرانی را به دستگاه‌هایی پرصدا و بی‌خاصیت بدل می‌سازد. به دلیل حضور سامانه‌های هوشمند دیجیتال و دبی پرفشار ۸۰۰ متر مکعبی در هود SA-510، دپارتمان مهندسی «کالای ساختمانی عارف» اجرای دقیق و بند‌به‌بند دستورالعمل‌های زیر را الزامی و تخطی‌ناپذیر می‌داند:

۱. مهندسی داکتینگ و ابعاد خط خروجی

• ثبات قطر اسمی خروجی ۱۵ سانتی‌متر (۱۵۰ میلی‌متر): دبی ۸۰۰ متر مکعبی پیشرانه اینورتر ۲۱۰ وات استیل البرز SA-510، هرگز نباید در لوله‌های کاهنده ۱۰ یا ۱۲ سانتی‌متری فشرده شود. استفاده از تبدیل‌های غیراستاندارد، برگشت شدید امواج فشاری (Back Pressure)، داغ شدن بیش از حد استاتور موتور، سوختن احتمالی بردهای اینورتر و افزایش صدای هود تا تراز گوش‌خراش ۶۵ دسی‌بل را به دنبال دارد. تمام خط انتقال تا رایزر ساختمان باید قطر یکدست ۱۵ سانتی‌متر داشته باشد.
• ممنوعیت استفاده از لوله‌های خرطومی فویلی فنری نازک: لوله‌های فلکسیبل نازک آکاردئونی به دلیل چین‌خوردگی‌های مقعر درونی، لایه‌های آشفتگی گردابی ایجاد کرده و در مکش‌های دور ۳ شدیداً مرتعش می‌شوند و صدای هوهو تولید می‌کنند. نصاب موظف است صرفاً از لوله‌های صلب پی‌وی‌سی فشار قوی یا لوله‌های صلب آلومینیومی ضخیم با کمترین تعداد زانو (حداکثر یک زانوی ۴۵ یا ۹۰ درجه ملایم) استفاده کند.
• بررسی سلامت مکانیکی دمپر دود: باله‌های مسدودکننده هوای معکوس (دمپر پروانه‌ای) روی دهانه خروجی باید به روانی باز و بسته شوند. هرگونه مهار باله‌ها با چسب یا پیچ که مانع گشودگی کامل دهانه شود، خفگی کامل موتور را در پی خواهد داشت.

۲. اتصالات مکانیکی و خط‌قرمزهای تثبیت شاسی

• ممنوعیت مطلق مهار هود با چسب و فوم: استقرار بدنه سنگین هود SA-510 (به ویژه با وزن افزوده شیشه سکوریت) درون کابینت باید انحصاراً از طریق پیچ‌های مکانیکی فولادی رول‌پلاک‌شده به شاسی چوبی صورت گیرد. به‌کارگیری چسب‌های سیلیکونی، آکواریوم یا فوم پلی‌یورتان جنایت مهندسی است؛ چربی‌ها و حرارت پیوسته بالا ترکیبات چسب را فاسد کرده و سقوط ناگهانی هود بر روی شعله گاز و آتش‌سوزی فاجعه‌بار را رقم می‌زند.
• تنظیم دقیق فاصله ۶۵ تا ۷۰ سانتی‌متری از سطح گاز: فاصله کف زیرین هود SA-510 تا تراز شبکه‌های چدنی اجاق باید دقیقاً بین ۶۵ تا ۷۰ سانتی‌متر باشد. اگر فاصله کمتر از ۶۵ سانتی‌متر تنظیم شود، گرمای سوزان مستقیم شعله باعث انحراف در تحلیل سنسورهای دود و دما شده، آلارم کاذب ایجاد می‌کند و پنل لمسی را تخریب می‌سازد. افزایش فاصله به بالای ۷۰ سانتی‌متر نیز قدرت جاروب گردابی هود را خنثی نموده و ذرات روغن را در فضا رها می‌سازد.
• تراز لیزری شاسی و رعایت فضای تنفس: قاب شاسی باید با تراز لیزری درون یونیت مهار شود. کوچک‌ترین ناشاقولی سبب کج نشستن پروانه در هوزینگ باکالیت، سایش لبه پره‌ها و لرزش یونیت کابینت می‌گردد. همچنین برش زیرین کابینت باید دقیقاً مطابق با ابعاد راهنمای الگو (حدود ۶۸ در ۲۶.۵ سانتی‌متر) ایجاد شود تا هیچ فشاری به قاب شیشه مشکی وارد نگردد.

۳. الزام حیاتی سیستم ارتینگ (اتصال به زمین)

• هود SA-510 مجهز به بردهای دیجیتال چندلایه و سنسورهای نیمه‌هادی حساس است. کابل تغذیه باید بدون استثنا به پریز استاندارد متصل به چاه ارت وصل شود. ولتاژهای القایی و الکتریسیته ساکن در صورت فقدان ارت، عامل اول هنگ کردن مداوم صفحه لمسی، فرمان‌های اشتباه سنسور و سوختن میکروکنترلر دستگاه هستند.

پروتکل نگهداری پیشگیرانه عارف: نظافت سنسورها، فیلترهای دوبل و لیست سیاه شوینده‌ها

برای آنکه جلوه درخشان شیشه سکوریت مشکی و دقت سنسورهای هوشمند هود SA-510 در بالاترین سطح بازدهی حفظ شود، رعایت متدولوژی دوره‌ای زیر برای مصرف‌کنندگان حیاتی است:

متدولوژی تمیزکاری فیلترهای آلومینیومی و مراقبت از حسگرها

۱. در فواصل زمانی ۲۵ الی ۳۰ روزه، هر دو فیلتر آلومینیومی را با باز کردن قفل‌های ضامن استیل خارج نمایید.

۲. فیلترها را در محلولی از آب گرم (دمای ۶۰ درجه سانتی‌گراد) و مایع ظرفشویی خنثی به مدت ۴۰ دقیقه غوطه‌ور سازید تا قشای چربی بدون تنش مکانیکی متلاشی شود.

۳. فیلترها را با برس نایلونی بسیار نرم شست‌وشو داده و آبکشی نمایید؛ هرگز توری‌ها را فشرده نکرده یا تا نزنید.

۴. فیلترها باید پیش از جاگذاری به طور کامل خشک شوند؛ نفوذ رطوبت به محفظه داخلی، سبب اکسیداسیون هسته الکتروموتور و نوسان در حسگرها می‌شود.

۵. پایش و نظافت چشمی سنسورها: محفظه سنسورهای دود و حرارت را که در جوار دهانه مکش قرار دارند، به صورت ماهانه با یک گوش‌پاک‌کن یا پارچه میکروفیبر کاملاً تمیز و عاری از هرگونه روغن رسوب‌کرده پاک کنید. انباشت چربی روی سنسور، تبادل سنسوری با مولکول‌های هوا را قطع کرده و هوشمندی هود را از کار می‌اندازد.

لیست سیاه شوینده‌های مخرب عارف (ممنوعیت‌های قطعی)

• اسیدها، لوله‌بازکن‌ها و جوهر نمک: هرگونه مجاورت با بخارات اسیدی سبب خوردگی شیمیایی توری‌های آلومینیومی، تغییر ساختار لایه‌های فلزی و خوردگی پایه‌های اتصالات برد الکترونیکی می‌شود.
• سفیدکننده‌ها (وایتکس): مواد سفیدکننده بر پایه هیپوکلریت سدیم، رنگ مشکی شاسی و لعاب‌های محافظ را نابود کرده و لکه‌های ابدی و مات بر روی شیشه سکوریت مشکی بر جای می‌گذارند.
• پاشش مستقیم اسپری‌های گازپاک‌کن روی پنل لمسی و شیشه: پاشیدن مستقیم هرگونه مایع پاک‌کننده شیمیایی روی درزهای پنل لمسی و شیار حسگرها اکیداً ممنوع است. ورود مایع رسانا به مدار خازنی، سبب اتصال کوتاه، سوختگی قطعات الکترونیکی و ابطال گارانتی خواهد شد. محلول شوینده باید ابتدا روی دستمال نرم اسپری شده و سپس سطح شیشه و پنل تمیز گردد.
• اسکاچ سیمی، سیم ظرفشویی و پدهای زبر: استفاده از ابزارهای سخت و سنباده‌ای، لایه ضدخش شیشه سکوریت را تخریب کرده و مات‌شدگی بازگشت‌ناپذیر پدید می‌آورد.

ارزش افزوده و تعهدات خرید هود استیل البرز SA-510 از «کالای ساختمانی عارف»

انتخاب و خرید تجهیزات مدرن توکار از مراکز مهندسی و تخصصی، سرمایه مصرف‌کننده و مجری ساختمان را بیمه می‌کند. «کالای ساختمانی عارف» به عنوان مرجع معتبر تامین تجهیزات ساختمانی، تعهدات زیر را برای خریداران هود SA-510 تضمین می‌نماید:

۱. تضمین اصالت کالا و سلامت فیزیکی: تحویل کالا با پلمب فابریک کارخانه صنایع استیل البرز، به همراه برگه کنترل کیفیت نهایی و بررسی تخصصی شیشه سکوریت پیش از ارسال.

۲. گارانتی رسمی ۲۴ ماهه و ۱۰ سال خدمات تامین قطعات: فعال‌سازی بی‌درنگ برگه ضمانت‌نامه ۲ ساله شرکتی با هماهنگی تکنسین‌های دارای صلاحیت و ضمانت پشتیبانی قطعات کلیدی (نظیر سنسورها، برد، موتور و شیشه) به مدت یک دهه.

۳. مشاوره مهندسی تخصصی پیش از نصب: راهنمایی رایگان مهندسان عارف در خصوص بررسی ابعاد یونیت، رفع موانع تاسیساتی داکت و ارائه راهکار جایگزینی لوله‌های صلب استاندارد.

۴. تامین پیوسته ملزومات جانبی: تامین مادام‌العمر فیلترهای آلومینیومی فابریک دوبل، ریموت کنترل‌های یدکی شرکتی و اکسسوری‌های اورجینال استیل البرز با قیمت مصوب.

نتیجه‌گیری

هود مخفی توکار استیل البرز مدل SA-510 نقطه اوج تلاقی هنر مدرن معماری، پیشرانه قدرتمند کم‌مصرف و فناوری اتوماسیون حسگرهای هوشمند است. این محصول با تجهیز به موتور اینورتر ۲۱۰ وات با ۳ دور عملیاتی و دبی مکش تا ۸۰۰ متر مکعب بر ساعت، کارکرد بسیار آرام و ساکت در محدوده ۴۵ تا ۴۸ دسی‌بل، پوسته مقاوم باکالیت نسوز، سامانه پیشرفته حسگرهای دود و جهش حرارت، دو عدد فیلتر آلومینیومی مجزا و نمای لوکس شیشه سکوریت مشکی، پاسخی جامع و بدون نقص به نیازهای تهویه در آشپزخانه‌های نوساز و شیک به شمار می‌رود.

بر اساس مفاد مدون «منشور مهندسی نصب عارف»، دستیابی به این راندمان کم‌نظیر و تداوم طول عمر قطعات دیجیتال، کاملاً در گرو رعایت اصول صلب مهندسی است؛ مواردی همچون حفظ قطر اسمی ۱۵ سانتی‌متری در سراسر مسیر داکت، استفاده از کانال‌های صلب، تثبیت پایدار بدنه صرفاً با پیچ‌های مکانیکی، رعایت ارتفاع استاندارد ۶۵ الی ۷۰ سانتی‌متر از اجاق و پرهیز جدی از شوینده‌های اسیدی و پاشش مستقیم اسپری بر پنل لمسی. مجموعه «کالای ساختمانی عارف» با رویکردی مهندسی و متعهدانه، هود SA-510 را به عنوان راهکاری هوشمند، مجلل، بادوام و آرامش‌بخش برای زندگی امروز پیشنهاد می‌نماید.
